제품 상세 정보:
|
| 측정된 각도율 (°/s)의 범위: | ±300 | 조정 온도 (ppm)에 척도 인자 비선형성: | ≤10 |
|---|---|---|---|
| 실내 온도 (ppm)에 기준화 인자의 불균형: | ≤1 | 조정 온도 (ppm)에 척도 인자 반복성: | ≤5 |
| 가득 차있는 온도 편차에 척도 인자 반복성에서 - 40℃는 경작합니다 60℃ (ppm)를: | ≤15 | 조정 온도 (10s, 1σ, °/h)에 비스듬한 편류: | ≤0.002 |
| 조정 온도 (1σ, °/h)에 비스듬한 편류 반복성: | ≤0.03 | 가득 차있는 온도 편차에 비스듬한 편류 반복성에서 - 40℃는 60℃ (1σ, °/h)를 경작합니다: | ≤0.05 |
| 가득 차있는 온도 편차에 비스듬한 편류에서 - 40℃는 60℃ (100s, 1σ, °/h)를 경작합니다: | ≤0.005 | 난보 (°/√h): | ≤0.0005 |
| 워밍업 시간 (분): | 0 | 무작위 진동 (°/h): | ≤0.1 |
| 충격 (°/h): | ≤0.1 | 분해능: | ≤0.5 |
| 진동 (°/h) 전후에 영 탈선 변화: | ≤0.01 | 영 비스듬한 감도 (°/h/GS): | <0.5 |
| 저장 온도: | - 50℃ ~70℃ | 작용 온도: | - 40℃ ~65℃ |
| 하이 라이트: | 0.002 °/hr는 축선 자이로스코프를 골라냅니다,관성 arti 자이로스코프,각도율 기계적인 자이로컴퍼스 |
||

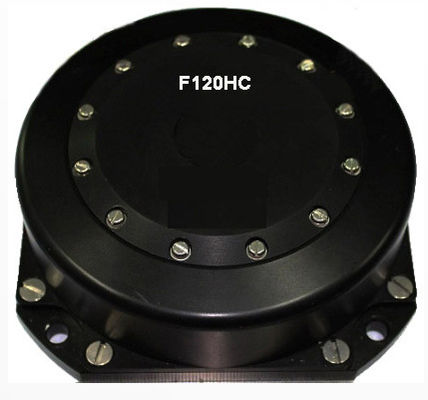

모형 F120HC 0.002 °/hr를 가진 높은 Accury 단 하나 축선 광섬유 자이로스코프는 편류를 기울게 합니다
1.Product 소개
1.1 일 원리와 기능
이 제품은 이 감지기의 과민한 축선의 주위에 운반대의 각도율 운동을 측정하기 위하여 이용되는 Sagnac 효력의 원리에 근거를 둔 관성 각도율 감지기입니다. 이 단위는 기초로 각도율 과민한 단위 및 닫힌 루프 탐지 회로로 광섬유 코일을 가지고 갑니다.
레이저에서 2개의 광속은 동일한 섬유로 그러나 반대 방향에서 주사됩니다. Sagnac 효력 때문에, 교체에 대하여 이동하는 광속은 다른 광속 보다는 경미하게 짧은 경로 지연을 경험합니다. 유래 차별 상전이는 간섭 측정을 통해 측정되, 광도계로 측정되는 간섭 무늬의 교대로 따라서 각측정속도의 1개 성분을 번역하.
광속 나누 광학 발사는 광섬유의 많은 회전으로 이루어져 있는 코일을 통해서 시계 방향으로 도는 시계바늘 반대방향 방향에서 전파하는 2개의 파로 레이저 다이오드에서 점화합니다. Sagnac 효력의 힘은 닫히는 광학적인 경로의 유효 넓이에 의지하고 있습니다: 이것은 단순히 반복의 기하학적인 지역이 아니 그러나 코일에 있는 회전의 수에 의해 강화됩니다.
이 제품은 광학계, 대응 전력 공급 및 자료 처리 회로로 구성된 관성 감지기입니다. 그것은 3 축선 각 증가 정보를 제공할 수 있습니다.
1.2 윤곽
제품은 뒤에 오는 성분으로 주로 구성됩니다:
a) 광학적인 부분: 광원, 연결기, Y 변조기, 섬유 코일, 발견자;
b) 회로 부속: 가공업자 널, 광원 널 및 전치 증폭기;
c) 구조상 부분: 몸, 덮개, 등.
1.3 모양과 임명 크기
개략 크기 (120 ± 0.1) mm × (120 ± 0.1) mm × (38 ± 0.5) mm,
임명은 크기를 나타냅니다 (94 ± 0.1 mm) × (94±0.1mm)에
1.4 무게
≤900g
1.5 성능 매개변수
| 색인명 | 색인 필요조건 | 말 |
|
측정된 각도율의 범위 (°/s) |
±300 | |
|
척도 인자 비선형성에 조정 온도 (ppm) |
≤10 | |
|
기준화 인자의 불균형에 실내 온도 (ppm) |
≤1 | |
|
척도 인자 반복성에 조정 온도 (ppm) |
≤5 | |
|
척도 인자 반복성에 가득 차있는 온도 편차에서 - 40℃는 60℃를 경작합니다 (ppm) |
≤15 | |
|
조정 온도에 비스듬한 편류 (10s, 1σ, °/h) |
≤0.002 | |
|
비스듬한 편류 반복성에 조정 온도 (1σ, °/h) |
≤0.03 | |
|
비스듬한 편류 반복성에 가득 차있는 온도 편차에서 - 40℃는 60℃를 경작합니다 (1σ, °/h) |
≤0.05 |
고정 소수점 불변의 것 온도 시험 |
|
충분히에 비스듬한 편류 온도 편차에서 - 40℃는 60℃를 경작합니다 (100s, 1σ, °/h) |
≤0.005 | 따로 잇기 보상 |
|
난보 (°/√h) |
≤0.0005 | |
|
워밍업 시간 (분) |
0 | |
|
무작위 진동 (°/h) |
≤0.1 |
평균 사이 differencr 진동 전후에 영 탈선의 |
|
충격 (°/h) |
≤0.1 | 충격 전후에 영 탈선 |
| 분해능 | ≤0.5 | |
|
전에 영 탈선 변화 진동 후에 (°/h) |
≤0.01 | |
|
영 비스듬한 감도 (°/h/GS) |
<0.5 | |
| 저장 온도 | - 50℃ ~70℃ | |
| 작용 온도 | - 40℃ ~65℃ |
1.6 기계 및 전기 공용영역
1.6.1 기계적인 공용영역
제품의 설치 표면은 외부 임명을 위한 조정 표면을 구성하고, 장착용 나사는 M6입니다.
1.6.2 소요 전력
제품에 외부 전력 공급에는 2가지의 방법이 있습니다:
모든 방법에 + (5 V±0.25V), 출력 전력 >7w
다른 방법 - (5 V±0.25V), 출력 전력 >4w
외력 잔물결: <20mV
1.6.3 전기 연결 공용영역
| ZJA12-01t 소켓 핀 번호 | 육체적인 meaing | 주 |
| 1 | +5V | |
| 2 | GDN | |
| 3 | - 5V | |
| 9 | R+ | |
| 10 | R - | |
| 11 | T + | |
| 12 | T - |
