제품 상세 정보:
|
무게: | ≤2200g | 발견자: | MCT 640 ×512 |
---|---|---|---|
초점 거리: | 15 ㎜~300 ㎜ 지속적인 급상승 | 커뮤니케이션을 통제하십시오: | RS232 |
괴기한 범위: | 3.7 ~4.8μm | 구조 빈도: | 50Hz |
이미지 돌기: | 수평한/수직 | 전자 급상승: | ×2/×4 전자 급상승 |
하이 라이트: | 15mm flir 열 감시 카메라,중파 열 사진기 감시,냉각 휴대용 열 화상 진찰 사진기 |

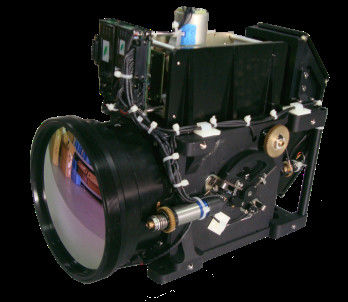

15-300mm F4 연속적인 줌 매체 파 냉동 열사진법 카메라 시스템
15-300mm F4 열사진법 시스템 규격은 A입니다
진보적 MWIR는 장거리 탐지를 위해 사용된 열사진법을 냉각시켰습니다.
640x512 결의안과 대단히 민감한 MWIR 냉각된 핵심이 할 수 있습니다
매우 고해상도와 뚜렷한 이미지를 매우 생산하세요 ; 15mm~300mm
제품에서 사용된 연속적인 줌 적외선 렌즈가 효과적으로 하 할 수 있습니다
사람들, 차량과 배와 같은 목표를 장거리에서 식별하세요.
Figure1 열사진법 이미지
1 기술 명세서
1.1 검출기
검출기 MCT 640 ×512
스펙트럼 범위 3.7 ~4.8μm
화소 피치 15μm
냉각 방식 스털링 냉장고
1.2 렌즈
초점 거리 15 ㎜~300 ㎜ 연속적인 줌
F 4
1.3 성능
FOV는 36.5' (H) ×29.2' (V)에 1.83' (H) ×1.46' (V)를 정렬시킵니다
정상 온도에서 분간 냉각 시간 ≤8
영상 출력 표준 PAL 포맷 아날로그 비디오 신호
프레임 주파수 50Hz
NETD ≤25mk@25C
전력 봉 플러스로, 전원 DC 24 ~32 V
보호
소비 전력 ≤15W@25C, 지속 상태
≤30W@25C, 조업을 개시한 성수기
작동 온도 -30C~55C
저장 온도 -40C~70C
1.4 명령 및 제어
통신 제어 RS232
수정 수동 보정 / 바탕보정
극성 제어 열렬한 / 검은 뜨거운 스위치
전자 줌 ×2/×4 전자 줌
화질 개선은 동의합니다
예 디스플레이를 넘으세요
수평선상 / 수직을 돌리는 이미지
2 물리적 매개 변수
중량 ≤2200g
사이즈는 아래 봅니다
Figure2. 기계적 치수 설명
3가지 핵심 전기 인터페이스 정의
표 1. 연결기 (하윈 :M80-5401605) 핀 정의
Figure3. M80-5401605 핀 순차도
