제품 상세 정보:
|
| 제로 바이어스 안정성 (100S): | 0.03 °/h | 제로 바이어스 안정성 (10S): | 0.05 °/h |
|---|---|---|---|
| 가변 온도 제로 바이어스 안정성: | 0.1°/h | 전체 온도 스케일 계수: | ≤150ppm |
| 랜덤 워크 계수 란덤 워크 계수: | 0.003 °/√H | 입력 범위: | 600 °/s |

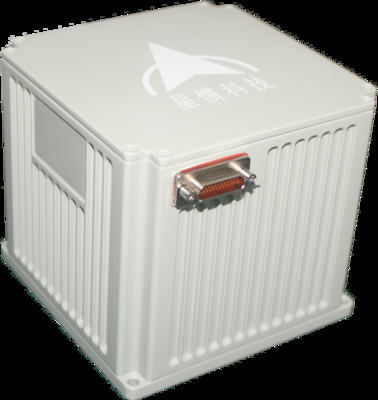

소형 경량 TDF61IMU0 광섬유 관성 측정 장치 저전력 소비
* 개요
광섬유 관성 측정 장치는 소형, 경량, 저전력 소비 및 고정밀도의 장점을 가지고 있습니다. 순수 스트랩다운, 단축 및 이중축 변조 관성 측정 장치를 설계하는 데 사용할 수 있으며, 새로운 무인 플랫폼, 수중/어뢰 무기, 육상 및 공중 무기 플랫폼의 소형 및 고정밀 관성 측정 장치 장비 요구 사항을 충족합니다. 운반체의 각도 및 선형 운동 정보에 대한 동적 측정 기능을 가지고 있습니다.
* 성능 지표
| 프로젝트 | 내용 | 지표 | 비고 |
| 자이로스코프 성능 지표 | |||
| 영점 바이어스 지표 | 영점 바이어스 안정성 (100초) | 0.03°/h | |
| 영점 바이어스 안정성 (10초) | 0.05°/h | ||
| 가변 온도 영점 바이어스 안정성 | 0.1°/h | ||
| 스케일 팩터 | 전체 온도 스케일 팩터 | ≤150ppm | |
| 기타 지표 | 랜덤 워크 계수 | 0.003°/√h | |
| 입력 범위 | 600°/s | ||
| 가속도계 성능 지표 | |||
| 편차 지표 | 편차 월간 종합 오차 | 50μg | |
| 영점 바이어스 지표 | 영점 바이어스 온도 감도 | 50μg/℃ | |
| 스케일 팩터 | 스케일 팩터 월간 종합 오차 | 50ppm | |
| 스케일 팩터 온도 감도 | 50ppm/℃ | ||
| 범위 지표 | 입력 범위 | ±20g | |
| 전체 기계 특성 | |||
| 환경 성능 지표 | 작동 온도 | -40℃～60℃ | |
| 보관 온도 | -45℃～70℃ | ||
| 일반 요구 사항 | 전원 공급 장치 | 18～36V(DC) | |
| 안정적인 전력 소비 | ≤15W | 시동 전력 소비 ≤ 25W | |
* 전기 인터페이스
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
| 1,14 | 외부 전원 공급 장치 | PCS 전원 공급 장치 양극 | 24V |
| 2,15 | PCS 전원 공급 장치 접지 | 전원 접지 | |
| 10 | 200Hz 신호 출력 | IMU_TX1+ | IMU 데이터 출력 양극 |
| 9 | IMU_TX1- | IMU 데이터 출력 음극 | |
| 7 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호 양극 |
| 6 | IMU_SYN- | IMU 동기화 신호 음극 |
* 구조적 외관 및 치수
