제품 상세 정보:
|
| Settling Time: | 5min | Attitude: | 0.02deg,1σ |
|---|---|---|---|
| Heading accuracy: | 0.1sec(Lat),1σ autonomous | Heave: | 5cm or 5% |
| Rotation rate: | ±400deg/s | Acceleration: | ±20g |
| Work Temperature: | -40℃~+70℃ | Storage Temperature: | -55℃~+85℃ |
| Vibration: | 0.04g²/hz@20~2000hz | Shock: | 30g@6ms,keep accuracy 50g@11ms,no damage |
| Power supply: | 18V~36V DC | Consumption: | ≤15w |
| Size(W×D×H): | 180×180×150mm | Weight: | ≤4.8kg |
| Waterproof: | IP66 | RS232/RS422 port: | 4 outputs/2 inputs |
| Ethernet port: | 4 outputs/2 inputs | Pulse port: | 2 outputs/4 inputs |
| Data formats: | NMEA0183,ASCII,BINARY | MTBF: | 80000hrs |
| Warranty: | Three yeas | ||
| 강조하다: | 0.02 deg 선박 자이로 나침반,0.02 deg 해양 자이로 나침반,IP66 전자 자이로컴퍼스 나침의 |
||

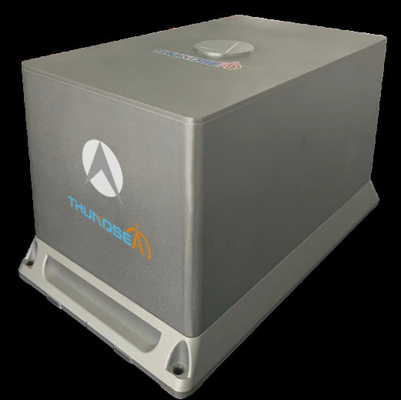

FG-800A 모델 자세 및 방위 기준 장치는 일체형 자이로 컴퍼스 및 모션 센서로, 운반체의 위치, 속도, 자세, 각속도 및 가속도를 측정하는 데 사용됩니다. 이 시스템은 세 개의 고성능 광섬유 자이로, 세 개의 석영 가속도계 및 전기 처리 PCB로 구성되며, 광섬유 자이로는 자세를 측정하고 가속도계는 가속도를 측정합니다. FG-800A는 군사 표준에 따라 설계되었으며, 극한 조건에서도 우수한 성능을 보장하기 위해 전자기 차폐, 열 평형 및 밀봉을 완벽하게 고려했습니다.
특징
• 정적 또는 동적 기반의 초기 자동 정렬
• 전체 온도 범위에서 오류 매개변수 보정 및 보상
• GNSS/Odometer/DVL 인터페이스
• 구성 가능한 항법 모드
• 높은 자율 정확도
• 실시간 heave (수직 운동)
• 군사 표준
응용 분야
• 해상 차량용 컴퍼스
• 수중 차량 항법 및 위치 결정
• 육상 차량의 위치 결정 및 북쪽 찾기
• 이동 운반체의 안정화 및 제어
• 자세 측정
Out선 도면
| 성능 | 설정 시간 | 10분 |
| 자세 | 0.01deg, 1σ | |
| 방위 정확도 | 0.05°, 1σ 자율 | |
| 0.02°, GPS 보조 | ||
| Heave (수직 운동) | 5cm 또는 5% | |
| 측정 범위 | 회전 속도 | ±400deg/s |
| 가속도 | ±20g | |
| 작업 환경 | 작업 온도 | ‐40℃~+60℃ |
| 보관 온도 | ‐55℃~+70℃ | |
| 진동 | 0.04g2/hz @ 20~2000hz | |
| 충격 | 30g @ 6ms/50g @ 11ms | |
| 전기적 특성 | 전원 공급 장치 | 18~36VDC |
| 소비 전력 | ≤15W | |
| 크기(W x D x H) | 171×308×172 mm | |
| 물리적 특성 | 무게 | ≤6.8kg |
| 방수 | IP 65 | |
| 인터페이스 | RS232/RS422 포트 | 2 출력/4 입력 |
| 이더넷 포트 | 1 입력 | |
| CAN 포트 | 2 출력 | |
| 데이터 형식 | NMEA 0183, ASCII, BINARY | |
| 신뢰성 | MTBF | 80000 시간 |
| 보증 | 3년 |
