제품 상세 정보:
|
| Bias Repeatability: | ≤0.003°/h | Random walk: | ≤0.0008°/√hr |
|---|---|---|---|
| Scale Factor Accuracy: | ≤2ppm | Angular Rate: | ≥±400°/sec |
| Dimensions: | 232×186×160 | Weight: | ＜8kg |
| 강조하다: | 차량 탑재 광학 자이로 항법,육군 관성 항법 시스템,광학 자이로 관성 항법 시스템 |
||

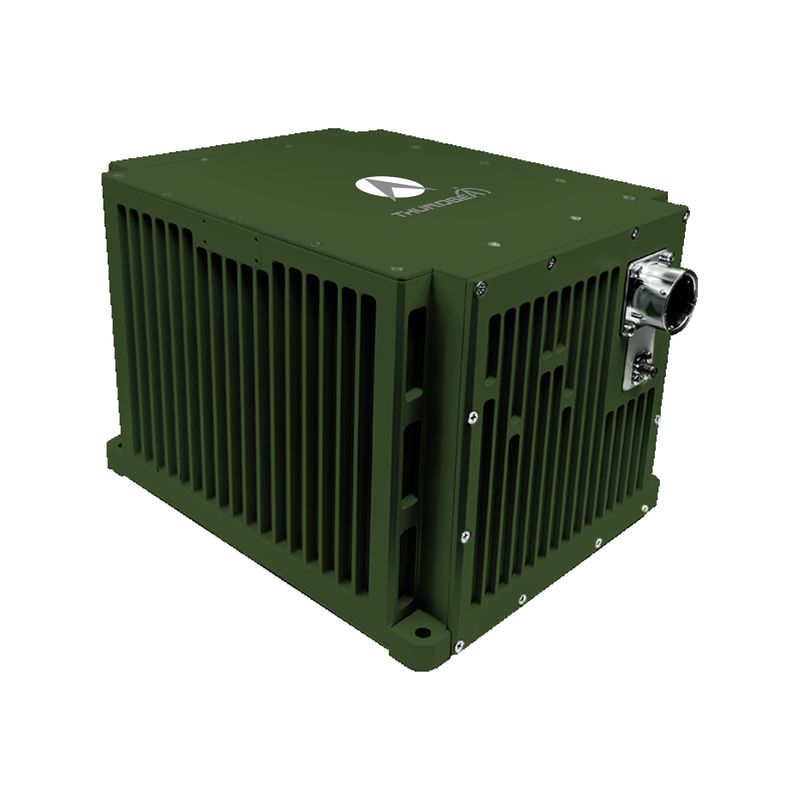

육군 항법 TDL85A 차량 탑재 광학 자이로 위치 결정 및 방위 장비
1 서론
이 차량 탑재 광학 자이로 위치 결정 및 방위 시스템은 레이저 또는 광섬유 자이로스코프를 석영 가속도계와 결합하여 핵심 센서로 사용합니다. 첨단 항법 소프트웨어를 갖춘 스트랩다운 관성 항법 시스템(SINS) 아키텍처를 사용하여 여러 작동 모드를 통해 실시간 항법 데이터를 제공합니다. 여기에는 정지 상태 보정을 위한 영속도 업데이트(ZUPT), 관성/GNSS 통합 항법(예: GPS/BeiDou), 관성/주행 거리계 통합 등이 포함됩니다. 이 시스템은 다양한 차량 플랫폼의 다양한 요구 사항을 충족하기 위해 완전한 차량 항법 매개변수(위치, 속도, 자세)를 제공합니다.
2 응용 분야
측지 측량 차량, 탱크, 자주포, 보병 전투 차량, 무인 차량, 고속 열차, 농업 기계 차량 등에 적합합니다.
3 성능 특성
정적 또는 동적(이동 중) 상태에서 정렬 및 초기화가 가능합니다.
자율 항법, 영속도 업데이트(ZUPT) 및 주행 거리계 및/또는 위성 기반 시스템과의 통합 항법 기능을 갖추고 있습니다.
고위도(±65°), 극저온 및 고고도 지역에서 사용하기에 적합합니다.
높은 신뢰성.
4 주요 매개변수
| 유형 | TDL85A | |
| 가속도계 | 월 바이어스 반복성 | ≤10μg |
| 월 스케일 팩터 정확도 | ≤10ppm | |
| 자이로 | 바이어스 반복성 | ≤0.003°/h |
| 스케일 팩터 정확도 | ≤2ppm | |
| 랜덤 워크 | ≤0.0008°/√hr | |
| 특징 | 각속도 | ≥±400°/sec |
| 각가속도 | 100000°/sec2 | |
| 가속 | ＞25g | |
| 각도 자세 | 모든 방향 | |
| 정렬 시간 | ≤8분 | |
| 입/출력 | 3 RS422 전이중 직렬 포트, 1 100M 이더넷 포트 | |
| 위치 정확도 | 북쪽 찾기/방위 정확도 | ≤7m |
| 관성 항법/주행 거리계 조합 | ≤0.1%D | |
| 북쪽 찾기/방위 정확도 | ≤0.5mil | |
| 방위 유지 정확도/2시간 | ≤0.5mil | |
| 결합 항법 위치 정확도 | ≤0.3mil | |
| AHRS 응용 프로그램 성능 | 방위 정확도 | ≤0.3mil |
| 피치 & 롤 정확도 | ≤0.2mil | |
| 특징 | 전력 소비 | ＜30W |
| 크기 | 232×186×160 | |
| 무게 | ＜8kg | |
| 온도 | -40℃~60℃ | |
| 충격 | 15g, 반정현파 11ms | |
| 입력 전압 | DC24V(±25%) | |
| 냉각 | 장착판으로 전도 | |
| 진동 | 20~2000Hz,6.06g | |
| MTBF | ＞20000 시간 | |
