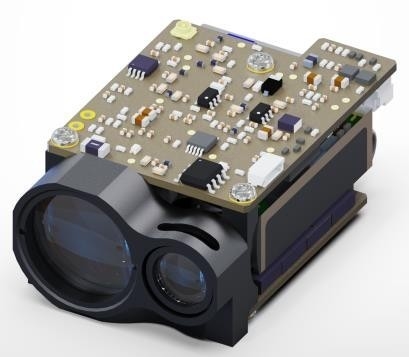

1~10 Hz 인간 눈 안전 레이저 거리 측정 모듈 RL2000
주요 특성
브랜드 이름:
Navioptics
모델 번호:
RL2000
최소 주문 수량:
1
배달 시간:
15 작업 일수
지불 조건:
전신환
표준 포장:
카톤 박스
제품 요약
1Product 개관 RL 2000 사람의 눈 안전 레이저 범위작업 모듈은 등급 1 사람의 눈 안전 제품입니다. 이차적 개발을 위해 편리한 상부 컴퓨터 시험 소프트웨어, 명령어 세트와 통신 프로토콜을 제공하는 동안, 제품은 UART(TTL 3.3V) 전기 인터페이스로, ≥3,000m의 최대 범위와 단일 펄스 범위 측정입니다. 제품은 작은 사이즈, 경량, 안정적인 성능, 내충격 저항과 가득 찬 지방 분권의 특성을 가집니다. 2Performance 매개 변수 선적 통지 아이템 이름 성능 인덱스 1 사람의 눈 안전성 레벨 Class1...
제품 맞춤 속성
강조하다
1~10 Hz 레이저 거리 측정 모듈
,인간 눈 안전 레이저 거리 측정
인간의 눈 안전 수준:
클래스1/1M
레이저 파장:
1535±5nm
레이저 발산각:
~0.6mrad
수신 조리개:
Φ16.5mm
수신 시야:
~4.9mrad/ 0.3°
최대 측정 범위:
≥3000m; 자동차 ≥2500 m; 인간에게 ≥1500m; UAV ≥600m;1)
최소 측정 범위:
15m
거리 측정 정확도:
±1m
측정 주파수:
1~10Hz
거리 결정:
≤20m
제품 설명
1Product 개관
RL 2000 사람의 눈 안전 레이저 범위작업 모듈은 등급 1 사람의 눈 안전 제품입니다. 이차적 개발을 위해 편리한 상부 컴퓨터 시험 소프트웨어, 명령어 세트와 통신 프로토콜을 제공하는 동안, 제품은 UART(TTL 3.3V) 전기 인터페이스로, ≥3,000m의 최대 범위와 단일 펄스 범위 측정입니다. 제품은 작은 사이즈, 경량, 안정적인 성능, 내충격 저항과 가득 찬 지방 분권의 특성을 가집니다.
2Performance 매개 변수
| 선적 통지 | 아이템 이름 | 성능 인덱스 |
| 1 | 사람의 눈 안전성 레벨 | Class1/1M |
| 2 | 레이저 파장 | 1535±5 별거 안 해 |
| 3 | 레이저 발산각 | ~0.6 밀리라드 |
| 4 | 수신 구멍 | Φ16.5 밀리미터 |
| 5 | 수용 시계 | ~4.9 mrad/ 0.3' |
| 6 | 최대 측정 범위 | ≥3000 Ｍ ; 자동차 ≥2500 Ｍ에 ; 인간 ≥1500 Ｍ에 ; UAV ≥600 Ｍ에 ;1) |
| 7 | 최소 측정 범위 | 15 Ｍ |
| 8 | 거리 측정 정확도 | ±1 Ｍ |
| 9 | 측정 주파수 | 1~10 Hz |
| 10 | 거리 결정 | ≤20 Ｍ |
| 11 | 각도 분해능 | ≤1 밀리리터 |
| 12 | 유사 측정 비율 | ≥98 % |
| 13 | 오경보율 | ≤1 % |
| 14 | 멀티-타켓 탐지 | 3 (목표의 최대수) |
| 15 | 데이터 인터페이스 | UART (TTL_3.3 V) |
| 16 | 전원 전압 | DC 4.5~16 Ｖ |
| 17 | 대기 전력 소비 전력 | ≤1 mW |
| 18 | 최대 전력 소모 | ≤7 Ｗ @12 Ｖ |
| 19 | 중량 | 32±1 Ｇ |
| 20 | 차원 (L×W×H) | 48×30.5×21 밀리미터 |
| 21 | 작동 온도 | -40 ~ +70 Ｃ |
| 22 | 저장 온도 | -55 ~ +75 Ｃ |
| 23 | 영향 | 1명의 부인인 1 200 Ｇ |
| 24 | 진동 | 5 내지 50 내지 5 Hz, 1개 옥타브 / 분, 2.5 Ｇ |
| 25 | 온도 자극 | +70 C,-50 Ｃ |
| 26 | 국가화 비율 | 국민 생산 |
| 27 | 신뢰성 | MTBF ≥ 1 500 Ｈ |
| 28 | 기능 | 첫번째와 마지막 타깃 / 멀티-타켓 거리측정 / 거리 선정 통과 / 외부 PSU / 레이저 누적시간 통제 |
| 29 | 응답 시간 | ≤ 950 부인 기간. |
기록 : 1) 모델 타겟 사이즈 : 2.3×2.3 Ｍ ; 원인 대상 크기 : 1.7×0.5 Ｍ ; UAV 대상 크기 : 0.3×0.2 Ｍ ; 반사율 30 %, 가시성 ≥ 8 Km.
