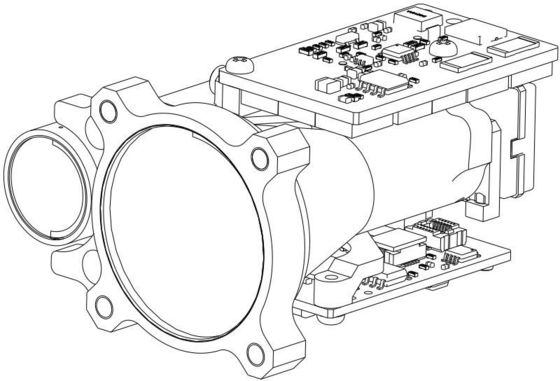

인간 눈 안전 레이저 거리 측정 모듈 RL4000
주요 특성
브랜드 이름:
Navioptics
모델 번호:
RL4000
최소 주문 수량:
1 PC
배달 시간:
15 작업 일수
지불 조건:
전신환
표준 포장:
카톤 박스
제품 요약
1제품 개요 RL4000 인간 눈 안전 범위 모듈은 1/1M 클래스 인간 눈 안전 제품입니다. 제품은 최대 범위 ≥5.6Km의 단일 펄스 범위를 채택합니다. UART 전기 인터페이스를 가지고 있습니다.그리고 상위 컴퓨터 테스트 소프트웨어를 제공합니다, 명령어 세트 및 통신 프로토콜, 이는 사용자가 2차 개발을 수행하기에 편리합니다. 가벼운 무게, 작은 크기 및 안정적인 성능으로 제품은 휴대용으로 사용할 수 있습니다.차량에 장착된 광전자 장치 및 포드. 1제품 성능 매개 변수 S/N 품목 이름 성능 지수 0 제품 모델 LR4000 1 ...
제품 맞춤 속성
강조하다
인간 눈 안전 레이저 거리 측정
,RL4000
,레이저 거리 측정 모듈
인간의 눈 안전/수준:
클래스1/1M
레이저 파장:
1535±5nm
수신 조리개:
Φ25mm
방출 조리개:
Φ12mm
수신 시야:
4.21mrad
빔 발산각:
0.3±0.05밀라드
최대 측정 범위:
무인 항공기 ≥1700
최소 측정 범위:
50m
제품 설명
1제품 개요
RL4000 인간 눈 안전 범위 모듈은 1/1M 클래스 인간 눈 안전 제품입니다. 제품은 최대 범위 ≥5.6Km의 단일 펄스 범위를 채택합니다. UART 전기 인터페이스를 가지고 있습니다.그리고 상위 컴퓨터 테스트 소프트웨어를 제공합니다, 명령어 세트 및 통신 프로토콜, 이는 사용자가 2차 개발을 수행하기에 편리합니다. 가벼운 무게, 작은 크기 및 안정적인 성능으로 제품은 휴대용으로 사용할 수 있습니다.차량에 장착된 광전자 장치 및 포드.
1제품 성능 매개 변수
| S/N | 품목 이름 | 성능 지수 | |
| 0 | 제품 모델 | LR4000 | |
| 1 | 인간 눈 안전성/수준 | 클래스1/1M | |
| 2 | 레이저 파장 | 1535±5nm | |
| 3 | 수신 오프러치 | Φ25mm | |
| 4 | 방출 오프러 | Φ12mm | |
| 5 | 수신 시야장 | 4.21mrad | |
| 6 | 빔 분차 각도 | 00.3±0.05mrad | |
|
7 |
최대 측정 범위 |
큰 목표물 | ≥56001) |
| 차량 | ≥ 48001) | ||
| 인간 | ≥32001) | ||
| 무인 항공기 | ≥17001) | ||
| 8 | 최소 측정 범위 | 50m | |
| 9 | 측정 주파수 | 1~10 Hz | |
| 10 | 거리의 측정 정확성 | ± 1m | |
| 11 | 거리의 해상도 | ≤ 30m | |
| 12 | 쿼시 측정 속도 | ≥98 |
|
| 13 | 거짓 경보율 | ≤ 1 |
|
| 14 | 다목적 탐지 수 | 3 (최대 수) | |
| 15 | 전기 인터페이스 | A1257WR-S-6P | |
| 16 | 전원 공급 전압 | DC 4.5V16V | |
| 17 | 대기 전력 소비 | ≤1mW | |
| 18 | 평균 전력 소비 | ≤4W |
| 19 | 최고 전력 소비 | ≤14W @ 12V |
| 20 | 무게 | ≤ 75g |
| 21 | 차원 (L × W × H) | 65×48×32mm |
| 22 | 작동 온도 | -40°C+65°C |
| 23 | 저장 온도 | -55°C+75°C |
| 24 | 진동 | 일반적인 낮은 완전성 진동 시험 (GJB150.16A-2009 그림 C.17) |
| 25 | 충격 | 75g/6ms |
| 26 | 범위 논리 | 첫 번째 마지막 목표, 다중 목표격, 거리의 선택 패스 |
| 27 | 데이터 인터페이스 | UART |
| 28 | 전기 격리 | PSU 지상, 통신 지상 및 구조 지상의 격리 |
| 29 | 국유화율 | 국가 생산 |
| 30 | 신뢰성 | MTBF ≥ 1500h |
| 31 | 광축 안정성 | ≤0.05mrad |
| 32 | 광축 및 설치 기지 비직각 | ≤0.5mrad |
노트
1)모델 타겟 크기는 2.3m × 2.3m, 인간 타입 타겟 크기는 0.5m × 1.7m, UAV 타입 타겟 크기는 0.2m × 0.3m, 반사력 30; 시력 ≥ 12km.
