제품 상세 정보:
|
| 제로 바이어스 안정성 (100S): | 0.01 °/h | 제로 바이어스 안정성 (10S): | 0.03 °/h |
|---|---|---|---|
| 가변 온도 제로 바이어스 안정성: | 0.05 °/h | 전체 온도 스케일 계수: | ≤150ppm |
| 랜덤 워크 계수: | 0.002 °/h | 입력 범위: | 400 °/s |
| 강조하다: | 광섬유 관성 측정 장치,저전력 IMU 센서,고정밀 관성 장치 |
||

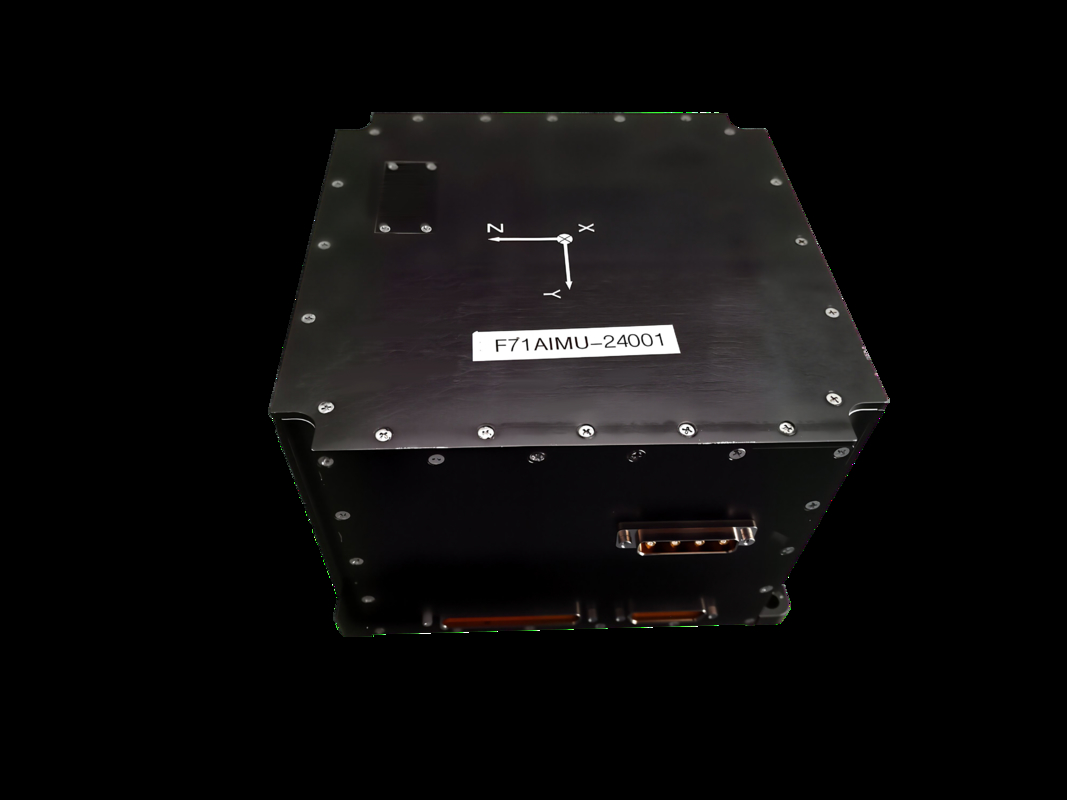

고정밀 TDF72IMU0 광섬유 관성 측정 장치 저전력 소비
* 개요
이 유형의 광섬유 관성 측정 장치는 8개의 진동 감소 지점을 포함하여 큰 충격과 큰 진동의 응용 시나리오를 충족할 수 있습니다. 소형, 경량, 저전력 소비 및 고정밀도의 장점을 가지고 있습니다. 수중/어뢰 무기, 육상, 항공 및 미사일 무기 플랫폼에서 소형 및 고정밀 관성 측정 장치 장비 사용을 위해 캐리어 각도 및 선형 운동 정보의 동적 측정 기능을 갖추고 있습니다.
* 성능
|
프로젝트 |
내용 |
Index |
참고 |
|
자이로스코프 성능 지표 |
|||
|
영점 바이어스 지표
|
영점 바이어스 안정성 (100초) |
0.01°/h |
|
|
영점 바이어스 안정성 (10초) |
0.03°/h |
|
|
|
가변 온도 영점 바이어스 안정성 |
0.05°/h |
|
|
|
스케일 팩터 |
전체 온도 스케일 팩터 |
≤150ppm |
|
|
기타 지표 |
Random walk 계수 |
0.002°/h |
|
|
I입력 범위 |
400°/s |
|
|
|
가속도계 성능 지표 |
|||
|
편차 지표 |
편차 월간 종합 오차 |
20μg |
|
|
영점 바이어스 지표 |
영점 바이어스 온도 감도 |
20μg/℃ |
|
|
스케일 팩터
|
스케일 팩터 월간 종합 오차 |
20ppm |
|
|
스케일 팩터 온도 감도 |
20ppm/℃ |
|
|
|
범위 지표 |
I입력 범위 |
±20g |
|
|
전체 기계 특성 |
|||
|
환경 성능 지표
|
Operation 온도 |
-40℃～60℃ |
|
|
Storage 온도 |
-45℃～70℃ |
|
|
|
General 요구 사항 |
Power 공급 |
18～36V(DC) |
|
|
안정적인 전력 소비 |
≤15W |
시작 전력 소비 ≤ 25W |
|
* 전기 인터페이스
|
핀 |
연결성 |
신호 이름 |
신호 특성 |
|
1,2 |
외부 전원 공급 장치
|
PCS 전원 공급 장치 양극 |
24V |
|
3,4 |
PCS 전원 공급 장치 접지 |
전원 접지 |
|
|
5 |
200Hz 신호 출력
|
IMU_TX1+ |
IMU 데이터 출력 양극 |
|
6 |
IMU_TX1- |
IMU 데이터 출력 음극 |
|
|
9 |
동기화 신호 |
IMU_SYN+ |
IMU 동기화 신호 양극 |
|
10 |
IMU_SYN- |
IMU 동기화 신호 음극 |
* 구조적 외관 및 치수
