제품 상세 정보:
|
| 제로 바이어스 안정성 (100S): | 0.01 °/h | 제로 바이어스 반복성: | 0.005 °/h |
|---|---|---|---|
| 전체 온도 스케일 계수: | ≤5ppm | 랜덤 워크 계수: | 0.002 °/h |
| 입력 범위: | 400 °/s | ||
| 강조하다: | 소형 고정밀 TDL45IMU 관성 장치,레이저 관성 장치 대형 충격 방지,IMU 측정 장치 대형 진동 방지 |
||

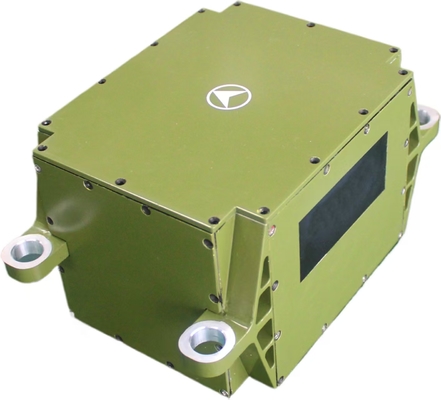

작은 크기 고 정밀 TDL45IMU 레이저 관성 단위 큰 충격 큰 진동
이 유형의 레이저 관성 단위는 작은 크기, 가벼운 무게, 낮은 전력 소비 및 높은 정확성의 장점이 있습니다.그것은 진동 감축의 여덟 점을 포함하고 큰 충격과 큰 진동의 응용 시나리오를 충족 할 수 있습니다그것은 순수한 스트랩 다운을 설계하고 새로운 무인 플랫폼, 물 / 토르페도 무기, 그리고 땅, 공기,소형 및 고정도 관성 단위 장비용 미사일 무기 플랫폼그것은 운반자의 각 운동과 선형 운동 정보의 동적 측정 기능을 가지고 있습니다.
* 성능
| 프로젝트 | 내용 | 지수 | 참고문서 |
| 자이로스코프 성능 표시기 | |||
| 제로 편향 표시기 | 0편향 안정성 (100s) | 00.01°/h | |
| 제로 편향 반복성 | 00.005°/h | ||
| 규모 요인 | 전체 온도 스케일 인수 | ≤5ppm | |
| 다른 지표 | 무작위 행진 계수 | 00.002°/h | |
| 입력 범위 | 400°/s | ||
| 가속도 측정기의 성능 지표 | |||
| 오차 지수 | 매월 전체 오류 오차 | 20μg | |
| 제로 편향 표시기 | 0편향 온도 민감도 | 20μg/°C | |
| 규모 요인 | 스케일 요인 월 전체 오류 | 20ppm | |
| 온도 감수성 척도 요인 | 20ppm/°C | ||
| 범위 표시기 | 입력 범위 | ±20g | |
| 전체 기계의 특성 | |||
| 환경 성능 지표 | 작동 온도 | -40°C~60°C | |
| 저장 온도 | -45°C~70°C | ||
| 일반 요구 사항 | 전원 공급 | 18V 36V (DC) | |
| 안정적인 전력 소비 | ≤20W | 시작 전력 소비 ≤ 25W | |
* 전기 인터페이스
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
| 1,12 | 외부 전원 공급 | PCS 전원 공급 양성 | 24V |
| 2,13 | PCS 전원 공급 지상 | 전력 지각 | |
| 3 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 14 | IMU_TX1- | IMU 출력 데이터 음성 | |
| 6 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 17 | IMU_SYN- | IMU 동기화 신호가 음 |
*구조적 외관 및 차원
