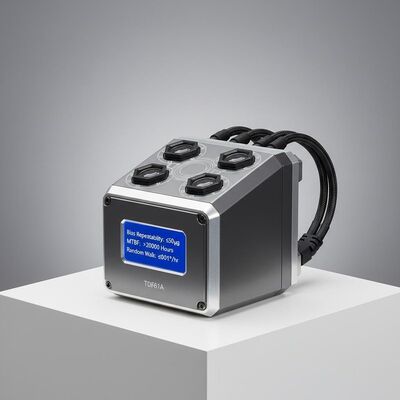

품질 TDF61A 항공 내비게이션을 위한 항공용 광학 회전성 관성 내비게이션 시스템 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤0.01°/√hr 무작위 걷기 공장

TDF61A 항공 내비게이션을 위한 항공용 광학 회전성 관성 내비게이션 시스템 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤0.01°/√hr 무작위 걷기

Name: TDF61A 항공 내비게이션을 위한 항공용 광학 회전성 관성 내비게이션 시스템 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤0.01°/√hr 무작위 걷기
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF61A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

제품 요약

TDF61A 공중 광학 자이로 INS는 다중 센서 융합을 통해 4nm/h 이하의 위치 정확도를 제공합니다. 20,000시간 이상의 MTBF, -40~60°C 작동 기능을 갖추고 있으며 고정/회전 날개 UAV에 대한 지상/비행 중 정렬을 지원합니다.

제품 맞춤 속성

강조하다

관성 항법 시스템 항공

,

공기 중 광학 회전 관성 탐사

달의 반복 반복성:

≤50μg

달 척도 계수 정확도:

500ppm 이하

편향 반복성:

≤0.3 °/hr

스케일 팩터 정확도:

500ppm 이하

난보:

≤0.01 °/√hr

진동:

20~2000Hz,6.06g

MTBF:

>20000시간

제품 설명

항공 탐사 TDF61A 항공 탑승 광학 회전 관성 탐사

TDF61A 항공용 광학 회전성 관성 내비게이션 시스템은 광학 회전체와 쿼츠 가속도계를 핵심 감지 부품으로 사용합니다.스트래프다운 또는 디터-모듈 네비게이션 아키텍처에서 작동하는고속 임베디드 소프트웨어는 실시간으로 센서 데이터를 처리하여 연속적인 위치 및 방향 출력을 제공합니다.이 시스템은 GNSS 위성 신호를 포함한 여러 탐색 소스를 통합합니다., 천체 관측, 대동기 고도 측정, 전파 항법 보조 장치, 그리고 임무 요구 사항에 기초한 시각 오도미터.

응용 분야

고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.

성능 특성

지상 진동 플랫폼에 정렬할 수 있고 비행 중 정렬할 수 있다.
자기 정렬, 이동 기반 정렬 및 전송 정렬 사이의 전환을 지원합니다.
위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 퓨전
시스템 오류 탐지 및 경보 기능

기술 사양

종류
모델	TDF61A
가속계
편향 반복성	≤50μg
스케일 요인 정확성	≤ 500ppm
자이로
편향 반복성	≤0.3°/hr
스케일 요인 정확성	≤ 500ppm
무작위 행진	≤0.01°/√hr
내비게이션 성능
위치 정확성 (순수한 관성)	≤4nm/1h
위치 정확성 (INS/GNSS)	위성보다 더 정확해요
속도 정확성 (순수한 관성)	≤3.0m/s
속도 정확성 (INS/GNSS)	≤0.2m/s
동적 범위
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
AHRS 성능
방향 정확성 (순수한 관동성)	≤0.4°초 (L)
방향 정확성 (INS/GNSS)	≤0.2°초 (L)
피치 & 롤 정확성 (순수한 관성)	≤0.08°
피치 앤 롤 정확성 (INS/GNSS)	≤0.03°
신체적 특성
전력 소비	<15W
크기	110110100mm
무게	<1.7kg
작동 온도	-40°C ~ +60°C
충격 저항성	15g, 반신파 11ms
진동	20~2000Hz, 6.06g
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
MTBF	>20,000시간
인터페이스
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
정렬
정렬 시간	≤5분
