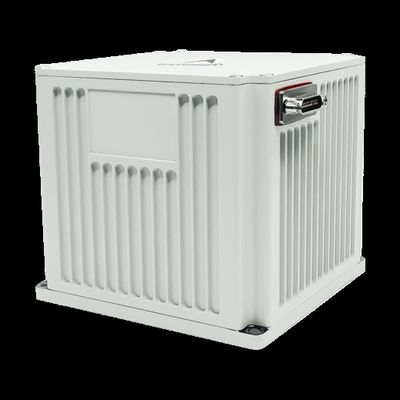

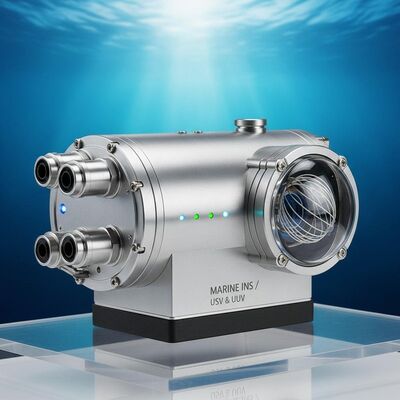

고 신뢰성 유니버설 해양 광섬유 관성 내비게이션 시스템

Name: 고 신뢰성 유니버설 해양 광섬유 관성 내비게이션 시스템
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF71A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDF71A.pdf

PDF

제품 요약

TDF71A 해양 광섬유 INS는 0.01°/hr 자이로 바이어스, 2nm/h 이하 위치 정확도, 20,000시간 이상의 MTBF로 높은 신뢰성을 제공합니다. 극한 환경에서 USV/UUV를 위한 컴팩트한 디자인, 낮은 전력 소비 및 다양한 탐색 모드가 특징입니다.

제품 맞춤 속성

강조하다

해양 광섬유 항법 시스템

,

보편적 관성 내비게이션 시스템

,

높은 신뢰성 관성 항법 시스템

제품 설명

높은 신뢰성 모델 TDF71A 우주 해양 광섬유 관성 항법 시스템

이 다목적 해상 레이저 관성 내비게이션 시스템 (INS) 은 레이저 자이로와 쿼츠 굴절 가속도계를 핵심 감지 부품으로 갖추고 있습니다.스트랩다운 관성 내비게이션 시스템 구조를 채택, 그것은 실시간 탐색 데이터를 전달하기 위해 내부적으로 고속으로 작동하는 고급 탐색 소프트웨어를 통합합니다.

적용 범위

소형 및 중형 무인 표면 선박 (USV), 무인 수중 차량 (UUV), 수중 가이드 무기 등에 적합합니다.고속으로 복잡한 환경에서 작동하는 다른 플랫폼, 폭넓은 온도 변동, 그리고 강한 진동.

주요 특징

정렬 및 초기화 할 수 있는 고정 또는 일정한 속도 직선 항해 중
안정적인 성능과 높은 신뢰성
특징 시스템 오류 탐지 및 경보 기능
이더넷 및 RS422 시리즈 포트를 포함한 디지털 출력 인터페이스가 장착되어 있습니다

기술 사양

매개 변수	사양
종류	TDF71A
가속기 편향 반복성	≤ 20μg
가속도계 척도 요인 정확성	≤20ppm
지로 비아스 반복성	00.01°/hr~0.005°/hr
지로 스케일 요인 정확성	≤20ppm
자이로 무작위 걷기	≤0.003°/√hr,1σ
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
속도 정확성	≤1.8kn
시작 시간	≤10초
입력/출력 인터페이스	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
정렬 시간	≤15분
위치 정확성 (순수 관동성)	≤2nm/1h
위치 정확성 (인터시/DVL 조합)	≤0.4%D
방향 정확성 (AHRS)	≤0.1°초 (L)
피치 & 롤 정확성	≤0.02°
전력 소비	<15W
크기	130130110mm
무게	<2.2kg
작동 온도	-40°C~60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
