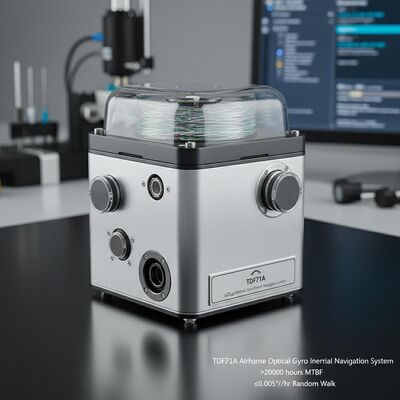

품질 TDF71A 공기 중 광학 회전 관성 내비게이션 시스템 ≤20μg 편향 반복성, >20000시간 MTBF 및 ≤0.005°/√hr 무작위 행진 공장

TDF71A 공기 중 광학 회전 관성 내비게이션 시스템 ≤20μg 편향 반복성, >20000시간 MTBF 및 ≤0.005°/√hr 무작위 행진

Name: TDF71A 공기 중 광학 회전 관성 내비게이션 시스템 ≤20μg 편향 반복성, >20000시간 MTBF 및 ≤0.005°/√hr 무작위 행진
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF71A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

제품 요약

TDF71A 공중 광학 자이로 INS는 20,000시간 이상의 MTBF로 2nm/h 이하의 위치 정확도를 제공합니다. 다중 센서 융합, 8분 이하의 정렬, 극한 조건(-40°C~60°C, 15g 충격)에서도 견고한 성능이 특징입니다.

제품 맞춤 속성

강조하다

관성 가이드 시스템

,

공기 중 광학 회전 관성 탐사

달의 반복 반복성:

≤20μg

달 척도 계수 정확도:

20ppm 이하

편향 반복성:

≤0.01 °/시간

스케일 팩터 정확도:

20ppm 이하

난보:

≤0.005 °/√hr

진동:

20~2000Hz,6.06g

MTBF:

>20000시간

제품 설명

항공 탐사 TDF71A 항공 탑승 광학 회전 관성 탐사

TDF71A 항공용 광학 회전성 관성 내비게이션 시스템은 스트랩다운 또는 모듈 시스템 아키텍처를 활용하여 광학 회전경 및 쿼츠 가속도계를 핵심 감지 부품으로 사용합니다.고속 내장 네비게이션 알고리즘이 시스템은 인공위성 기반 (GNSS), 천체, 대동기 고도 측정기, 라디오 내비게이션,미션 요구 사항에 맞게 구성 가능한 핵융합 아키텍처를 통해 시각 인식 입력.

응용 분야

고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.

성능 특성

자기 정렬, 이동 기반 정렬 및 전송 정렬 사이의 전환을 지원합니다.
위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 퓨전
지상 진동 플랫폼에 정렬할 수 있고 비행 중 정렬할 수 있다.
시스템 오류 탐지 및 경보 기능으로 장착

기술 사양

매개 변수	사양
종류	TDF71A
가속기 편향 반복성	≤ 20μg
가속도계 척도 요인 정확성	≤20ppm
지로 비아스 반복성	≤0.01°/hr
지로 스케일 요인 정확성	≤20ppm
자이로 무작위 걷기	≤0.005°/√hr
위치 정확성 (순수 관동성)	≤2nm/1h
위치 정확성 (INS+위성)	위성보다 더 정확해요
속도 정확성 (순자 관성)	≤1.5m/s
속도 정확성 (INS+위성)	≤0.2m/s
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
정렬 시간	≤8분
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
AHRS 방향 정확성 (순자역함)	≤0.2°초 (L)
AHRS 방향 정확성 (위성 탐사)	≤0.1°초 (L)
피치 & 롤 정확성 (순수한 관성)	≤0.03°
피치 앤 롤 정확성 (위성 내비게이션)	≤0.02°
전력 소비	<15W
크기	130130100mm
무게	<2.2kg
작동 온도	-40°C~60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
