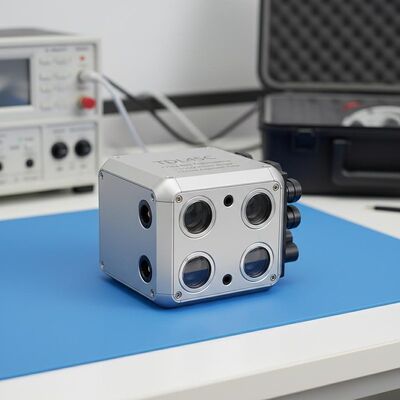

품질 TDL45C 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 ≤15분 정렬 시간 공장

TDL45C 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 ≤15분 정렬 시간

Name: TDL45C 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 ≤15분 정렬 시간
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDL45C

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

제품 요약

TDL45C 공중 광학 자이로 INS는 MTBF >15,000시간으로 1nm/12h 이하의 위치 정확도를 제공합니다. 다중 센서 융합, 적응형 정렬 모드 및 극한 조건(-40℃~60℃, 15g 충격)에서도 견고한 성능을 제공합니다.

제품 맞춤 속성

강조하다

공기 중 광학 회전 관성 탐사

,

관성 내비게이션 시스템 높은 정확성

달의 반복 반복성:

≤20μg

달 척도 계수 정확도:

20ppm 이하

편향 반복성:

≤0.008 °/hr

스케일 팩터 정확도:

20ppm 이하

난보:

≤0.003°/√hr

진동:

20~2000Hz,6.06g

MTBF:

>15000시간

제품 설명

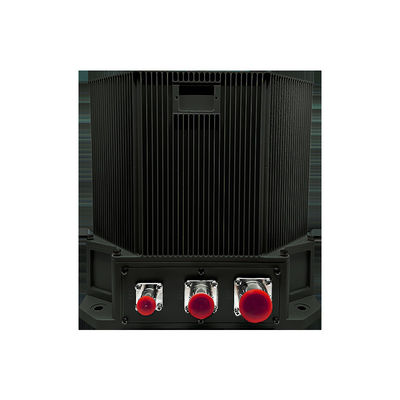

항공 탐사 TDL45C 항공 탑승 광학 회전 관성 탐사

TDL45C 항공용 광적 지로 관성 내비게이션 시스템 (INS) 은 광적 지로 및 쿼츠 가속도계를 핵심 센서로 사용합니다.스트랩다운 또는 디터드 (모듈) 내비게이션 아키텍처를 이용하는첨단 내비게이션 소프트웨어는 실시간 내비게이션 정보를 제공하기 위해 높은 속도로 데이터를 처리합니다. 이 시스템은 위성, 천체, 고도계, 라디오,사용자 요구에 기초한 시각 내비게이션 입력, 순수 관성 및 멀티 센서 융합을 포함한 여러 운영 모드를 지원하여 포괄적인 플랫폼 내비게이션 매개 변수를 제공합니다.

응용 분야

고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.

성능 특성

진동 간섭 및 비행 중 항법 시스템으로 정지된 지상 플랫폼을 모두 정렬 할 수 있습니다.
기능 적응형 정렬 모드 전환 (자율 정렬, 이동 기반 정렬, 이동 정렬) 임무를 위한 특정 요구사항을 충족하기 위해
인공위성, 천체, 대동기, 라디오 보조기 및 시각 오도메트리 입력을 포함한 고급 센서 융합 기술을 통해 멀티 소스 내비게이션 데이터를 통합합니다
실시간 오류 진단 및 경고 메커니즘을 갖춘 내장 건강 모니터링을 포함합니다.

기술 사양

종류	TDL45C
가속계
달 편차 반복성	≤ 20μg
월 규모 요인 정확성	≤20ppm
자이로
편향 반복성	≤0.008°/hr
스케일 요인 정확성	≤20ppm
무작위적으로 걷는 것	≤0.003°/√hr
특징
위치 정확성 (순수한 관성)	≤1nm/12h
위치 정확성 (이너셜 내비게이션 위성 조합)	위성보다 더 정확해요
속도 정확성 (순수한 관성)	≤1.0m/s
속도 정확성 (이너셜 내비게이션 위성 조합)	≤0.2m/s
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
정렬 시간	≤15분
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
정렬 시간	<15분
AHRS 애플리케이션 성능
방향 정확성 (순수한 관동성)	≤0.1°초 (L)
방향 정확성 (위성 탐사 조합)	≤0.05°초 (L)
피치 & 롤 정확성 (순수한 관동성)	≤0.05°
피치 앤 롤 정확성 (위성 내비게이션 조합)	≤0.02°
전력 소비	<40W
크기	232186160
무게	<8.2kg
온도	-40°C~60°C
충격	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각	장착판의 유도
진동	20~2000Hz, 6.06g
MTBF	>15000시간
