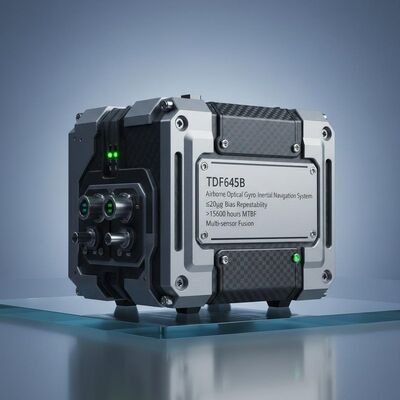

품질 TDF645B 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 멀티 센서 퓨전 공장

TDF645B 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 멀티 센서 퓨전

Name: TDF645B 공기 중 광적 지로 관성 내비게이션 시스템 ≤20μg 편향 반복성, >15000시간 MTBF 및 멀티 센서 퓨전
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF645B

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

제품 요약

TDF645B 공중 광학 자이로 INS는 다중 센서 융합을 통해 1nm/6h 이하의 위치 정확도를 제공합니다. 15,000시간 이상의 MTBF, -40~60℃ 작동 기능을 갖추고 있으며 뛰어난 UAV 성능을 위해 위성/천체/시각 항법 통합을 지원합니다.

제품 맞춤 속성

강조하다

공기 중 광학 회전 관성 탐사

,

항공 IMU 관성 측정 장치

,

광학 자이로 IMU 관성 측정 장치

달의 반복 반복성:

≤20μg

달 척도 계수 정확도:

20ppm 이하

편향 반복성:

≤0.008 °/hr

스케일 팩터 정확도:

20ppm 이하

난보:

≤0.003°/√hr

진동:

20~2000Hz,6.06g

MTBF:

>15000시간

제품 설명

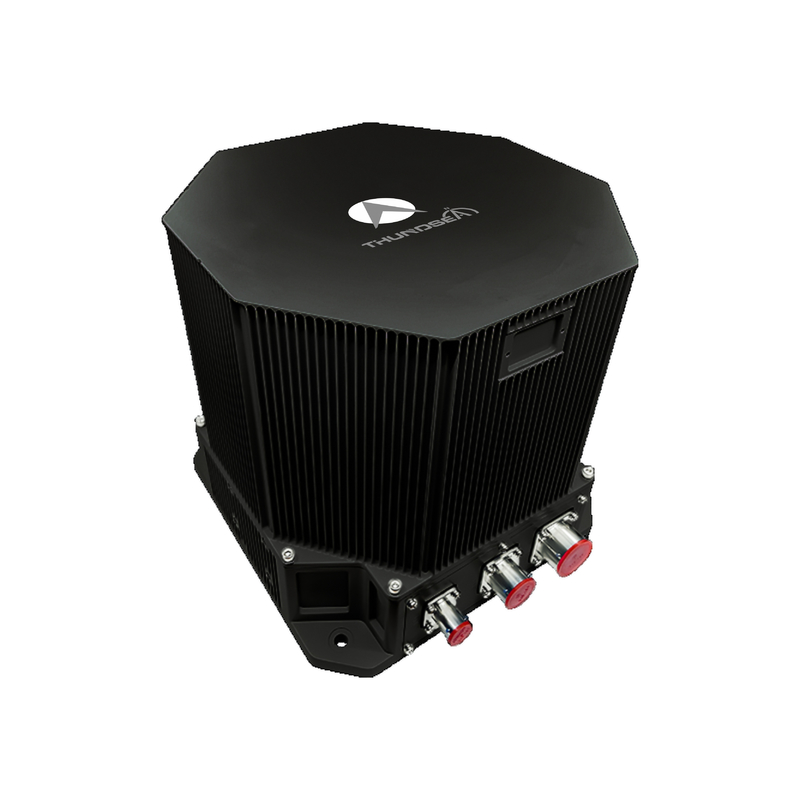

항공 탐사 TDF645B 항공용 광학 회전 관성 탐사

항공용 광학 회전성 관성 내비게이션 시스템 (INS) 은 광학 회전경과 쿼츠 가속도계를 핵심 감지 부품으로 사용합니다.스트랩다운 또는 디터드 (모듈) 시스템 아키텍처를 이용하는높은 처리 속도에서 첨단 내비게이션 소프트웨어로 작동, 시스템은 정교한 컴퓨팅 코어를 통해 실시간 내비게이션 데이터를 제공합니다.

이 제품 시리즈는 위성 탐사, 천체 탐사, 라디오 탐사, 고도 측정 데이터,임무 요구 사항에 따라 시각 항법 시스템순수 관성 내비게이션에서 최적화된 멀티 센서 퓨전까지 다양한 가동 모드를 제공하며 정확한 위치, 속도,항공기 기판에 대한 위치 정보.

응용 분야

고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.

성능 특성

위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 융합을 지원합니다.
고객 필요에 따라 자기 정렬, 이동 기반 정렬 및 전송 정렬을 전환하는 것을 지원합니다.
지상 진동 플랫폼에 정렬할 수 있고 비행 중 정렬할 수 있다.
시스템 오류 탐지 및 경보 기능으로 장착

기술 사양

매개 변수 유형	사양	가치
가속계	달 편차 반복성	≤ 20μg
가속계	월 규모 요인 정확성	≤20ppm
자이로	편향 반복성	≤0.008°/hr
	스케일 요인 정확성	≤20ppm
	무작위적으로 걷는 것	≤0.003°/√hr
특징	위치 정확성 (순수한 관성)	≤1nm/6h
	위치 정확성 (이너셜 내비게이션 위성 조합)	위성보다 더 정확합니다.
	속도 정확성 (순수한 관성)	≤1.0m/s
	속도 정확성 (이너셜 내비게이션 위성 조합)	≤0.2m/s
각률		≥±400°/초
각속도		100000°/초2
가속		> 25g
편향적 인 태도		어떤 방향성
정렬 시간		≤8분
입력/출력		3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
AHRS 애플리케이션 성능	방향 정확성 (순수한 관동성)	≤0.1°초 (L)
AHRS 애플리케이션 성능	방향 정확성 (위성 탐사 조합)	≤0.05°초 (L)
피치 & 롤 정확성	순수한 관성	≤0.05°
피치 & 롤 정확성	위성 내비게이션 조합	≤0.02°
전력 소비		<40W
크기		193169160
무게		<6.5kg
온도		-40°C~60°C
충격		15g, 반신파 11ms
입력 전압		DC24V ((± 25%)
냉각		장착판의 유도
진동		20~2000Hz, 6.06g
MTBF		>15000시간
