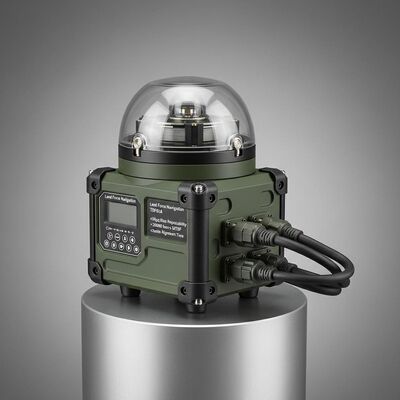

품질 육군 항법 TDF61A 차량에 장착된 광적 지로 위치 설정 장비 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤5분 정렬 시간 공장

육군 항법 TDF61A 차량에 장착된 광적 지로 위치 설정 장비 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤5분 정렬 시간

Name: 육군 항법 TDF61A 차량에 장착된 광적 지로 위치 설정 장비 ≤50μg 편향 반복성, >20000시간 MTBF 및 ≤5분 정렬 시간
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF61A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

표준 포장: 카튼 상자

TDF61A.pdf

PDF

제품 요약

TDF61A 차량 탑재 광학 자이로 포지셔닝 장비는 0.03°/hr 이하의 바이어스 반복성과 20,000시간 이상의 MTBF로 고정밀 탐색 기능을 제공합니다. 동적 정렬, 다중 모드 작동(ZUPT/통합 내비게이션) 및 극한 조건(-40℃~60℃)에서 강력한 성능을 제공합니다.

제품 맞춤 속성

강조하다

관성 항법 시스템

,

광학 자이로 위치 및 방향 장비

,

차량 탑재 광학 자이로 위치 장비

달의 반복 반복성:

≤50μg

달 척도 계수 정확도:

≤50ppm

편향 반복성:

≤0.03 °/hr, 1σ

스케일 팩터 정확도:

≤50ppm

난보:

≤0.01 °/√hr

진동:

20~2000Hz,6.06g

MTBF:

>20000시간

제품 설명

육군 항법 차량에 장착된 광학 회전기 위치 및 방향화 장비 TDF61A

육군 항법 TDF61A 차량에 장착된 광학 회전기 위치 및 방향화 장비

제품 개요

차량에 장착된 광학 회전기 위치 및 방향 장치는 레이저 또는 광섬유 회전기 및 쿼츠 가속도계를 핵심 센서로 사용합니다.첨단 내비게이션 소프트웨어와 함께 스트랩다운 관성 내비게이션 시스템 아키텍처를 사용하는이 제품 시리즈는 제로 속도 업데이트 (ZUPT), 관성/위성 기반 통합 내비게이션,그리고 관성/오도미터 통합 항법, 다양한 차량 탑재 플랫폼에 대한 포괄적인 차량 탐색 매개 변수를 제공합니다.

응용 분야

지오데스틱 조사 차량
탱크 및 자동 대포
보병 전투용 차량
무인 차량
고속열차
농업용 기계용 차량

성능 특성

정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화 할 수 있습니다.
자율 항법, 제로 속도 업데이트 (ZUPT) 및 오도 미터 및/또는 위성 기반 시스템으로 통합 항법
높은 위도 (±65°), 극도로 추운 곳 및 높은 고도의 지역에서 사용하기에 적합합니다.
높은 신뢰성 설계

기술 사양

모델

TDF61A

가속기 성능

달 편차 반복성	≤50μg
월 규모 요인 정확성	≤50ppm

자이로 성능

편향 반복성	≤0.03°/hr,1σ
스케일 요인 정확성	≤50ppm
무작위적으로 걷는 것	≤0.01°/√hr

시스템 특징

각률	≥±400°/초
각속도	100000°/초2
가속	>40g
편향적 인 태도	어떤 방향성
정렬 시간	≤5분

입력/출력

인터페이스

3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트

위치 정확성

내셔널 내비게이션/오도미터 조합	≤ 1%D
북쪽 탐지/지향 정확성	≤5.0ml
레이어 유지 정확성/2h	≤6.0mil
결합 된 항법 위치 정확성	≤3.0밀리

AHRS 애플리케이션 성능

방향 정확성	≤3.0밀리
피치 & 롤 정확성	≤1.0밀리

신체적 특성

전력 소비	<15W
크기	110110100mm
무게	<1.7kg
작동 온도	-40°C~60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
