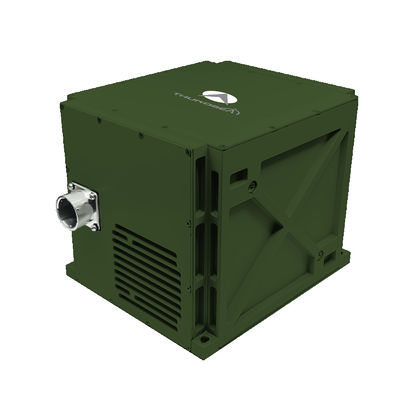

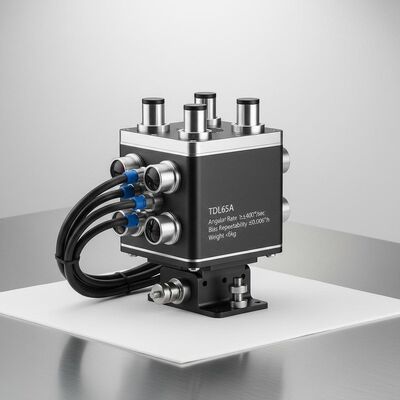

품질 TDL65A 차량에 장착된 광학 지로 포지셔닝 장비, 각도 속도 ≥±400°/초, 편향 반복성 ≤0.006°/h, 무게 <6kg 공장

TDL65A 차량에 장착된 광학 지로 포지셔닝 장비, 각도 속도 ≥±400°/초, 편향 반복성 ≤0.006°/h, 무게 <6kg

Name: TDL65A 차량에 장착된 광학 지로 포지셔닝 장비, 각도 속도 ≥±400°/초, 편향 반복성 ≤0.006°/h, 무게 <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDL65A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

표준 포장: 카튼 상자

TDL65A.pdf

PDF

제품 요약

TDL65A 차량 탑재 광학 자이로 시스템은 0.006°/h 이하의 바이어스 반복성과 ±400°/초 이상의 각도 속도를 제공합니다. 탱크, UAV 및 측량 차량에 대한 ZUPT, GNSS 및 주행 거리계 통합을 지원합니다. 20,000시간 이상의 MTBF로 극한 조건(-40℃~60℃)에서 작동합니다.

제품 맞춤 속성

강조하다

고급 관성 항법 시스템

,

차량 탑재 관성 항법 시스템

편향 반복성:

≤0.006°/시간

스케일 팩터 정확도:

3ppm 이하

난보:

≤0.0015 °/√hr

각속도:

≥±400°/초

치수:

193 × 169 × 160

무게:

<6kg

제품 설명

고급 육군 항법 TDL65A 차량에 장착된 광학 회전 위치 및 방향화 장비

차량에 장착된 TDL65A 광학 회전기 위치 및 방향화 시스템은 레이저 / 광섬유 회전기 및 쿼츠 가속도계를 핵심 센서로 사용합니다.첨단 내비게이션 알고리즘을 가진 스트랩다운 관성 내비게이션 아키텍처를 채택이 제품 시리즈는 제로 속도 업데이트 (ZUPT), GNSS 보조 관세 탐색,오도미터 보조 인어셜 내비게이션.

응용 분야

지오데스틱 조사 차량
탱크 및 자동 대포
보병 전투용 차량
무인 차량
고속열차
농업용 기계용 차량

성능 특성

자율 항법 능력
제로 속도 업데이트 기능 (ZUPT)
오도미터 및 위성 기반 시스템으로 통합 된 내비게이션
높은 신뢰성 설계
높은 위도 (±65°), 극도로 추운 지역 및 높은 고도 지역에 적합
정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화 할 수 있습니다.

기술 사양

매개 변수 유형	사양
모델	TDL65A
가속기 편향 반복성	≤ 10μg
가속도계 척도 요인 정확성	≤ 10ppm
지로 비아스 반복성	≤0.006°/h
지로 스케일 요인 정확성	≤3ppm
자이로 무작위 걷기	≤0.0015°/√hr
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
정렬 시간	≤8분
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
북쪽 탐색/지향 정확성	≤7m
관성 탐사/오도미터 조합	≤0.2%D
류류 정확성 유지 (2시간)	≤1.0밀리
결합 항법 위치 정확성	≤0.5밀리
AHRS 지표 정확성	≤0.5밀리
AHRS 피치 & 롤 정확도	≤0.2밀리
전력 소비	< 30W
크기	193169160mm
무게	<6kg
작동 온도	-40°C ~ 60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
