품질 육군 항법 TDL85A 차량에 장착된 광적 지로 위치 설정 장비 ≤0.003°/h bias 반복성, ≥±400°/sec 각률 및 <8kg 무게 공장

육군 항법 TDL85A 차량에 장착된 광적 지로 위치 설정 장비 ≤0.003°/h bias 반복성, ≥±400°/sec 각률 및 <8kg 무게

Name: 육군 항법 TDL85A 차량에 장착된 광적 지로 위치 설정 장비 ≤0.003°/h bias 반복성, ≥±400°/sec 각률 및 <8kg 무게
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDL85A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

표준 포장: 카튼 상자

TDL85A.pdf

PDF

제품 요약

TDL85A 차량 탑재 광학 자이로는 0.003°/h 이하의 바이어스, 2ppm 이하의 정확도, 초당 ±400° 속도로 정밀한 탐색 기능을 제공합니다. -40℃~60℃ 작동 인증을 받았으며 탱크, 측량 차량 및 무인 플랫폼을 위한 ZUPT, GNSS 및 주행 거리계 통합을 지원합니다.

제품 맞춤 속성

강조하다

차량 탑재 광학 자이로 항법

,

육군 관성 항법 시스템

,

광학 자이로 관성 항법 시스템

편향 반복성:

≤0.003°/H

난보:

≤0.0008°/√hr

스케일 팩터 정확도:

2ppm 이하

각속도:

≥±400°/초

치수:

232 × 186 × 160

무게:

<8kg

제품 설명

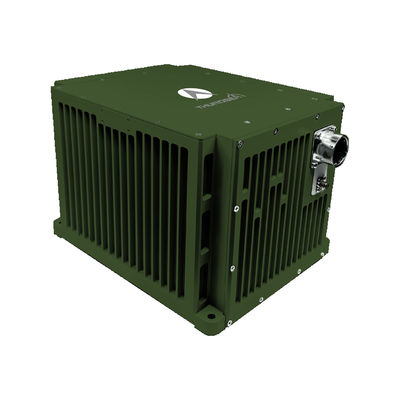

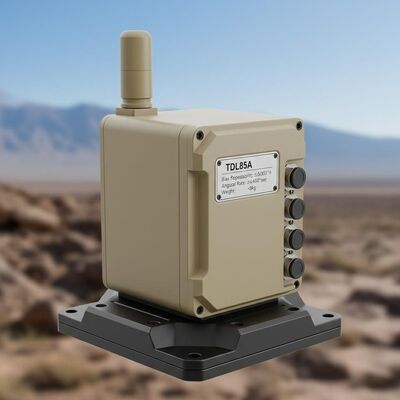

육군 항법 TDL85A 차량에 장착된 광학 지로 위치 오리엔테이션 장비

이 차량에 장착된 광학 자이로 위치 및 방향화 시스템은 레이저 또는 광섬유 자이로스코프와 쿼츠 가속도계를 결합하여 핵심 센서로 사용합니다.첨단 내비게이션 소프트웨어와 함께 스트랩다운 관성 내비게이션 시스템 (SINS) 아키텍처를 사용하는, 그것은 여러 운영 모드를 통해 실시간 탐색 데이터를 제공합니다.

시스템 기능

이 장비는 다양한 차량 플랫폼의 다양한 요구 사항을 충족시키기 위해 위치, 속도 및 자세를 포함한 완전한 차량 내비게이션 매개 변수를 제공합니다.작동 모드는 정지 캘리브레이션을 위한 제로 속도 업데이트 (ZUPT) 를 포함한다., 관성/GNSS 통합 내비게이션 (GPS/BeiDou), 관성/오도미터 통합.

응용 분야

지오데스틱 조사 차량
탱크 및 자동 대포
보병 전투용 차량
무인 차량
고속열차
농업용 기계용 차량

성능 특성

정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화 할 수 있습니다.
자율 항법, 제로 속도 업데이트 (ZUPT) 및 오도 미터 및/또는 위성 기반 시스템으로 통합 항법
높은 위도 (±65°), 극도로 추운 곳 및 높은 고도의 지역에서 사용하기에 적합합니다.
높은 신뢰성 설계

기술 사양

매개 변수 유형	사양
액셀로미터 달 편차 반복성	≤ 10μg
액셀로미터 달 스케일 요인 정확성	≤ 10ppm
지로 비아스 반복성	≤0.003°/h
지로 스케일 요인 정확성	≤2ppm
무작위 행진	≤0.0008°/√hr
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
편향적 인 태도	어떤 방향성
정렬 시간	≤8분
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
북쪽 탐색/지향 정확성	≤7m
관성 탐사/오도미터 조합	≤0.1%D
가루 정확성 유지/2h	≤0.5밀리
결합 항법 위치 정확성	≤0.3mil
AHRS 지표 정확성	≤0.3mil
AHRS 피치 & 롤 정확도	≤0.2밀리
전력 소비	< 30W
크기	232186160
무게	<8kg
작동 온도	-40°C~60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
