품질 육군 항법 TDL645B 차량에 장착된 광적 지로 포지셔닝 장비: ≤0.01°/h의 편차 반복성과 ≤0.08%D의 위치 정확성을 위한 ≥±400°/s의 각률 공장

육군 항법 TDL645B 차량에 장착된 광적 지로 포지셔닝 장비: ≤0.01°/h의 편차 반복성과 ≤0.08%D의 위치 정확성을 위한 ≥±400°/s의 각률

Name: 육군 항법 TDL645B 차량에 장착된 광적 지로 포지셔닝 장비: ≤0.01°/h의 편차 반복성과 ≤0.08%D의 위치 정확성을 위한 ≥±400°/s의 각률
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDL645B

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

표준 포장: 카튼 상자

TDL645B.pdf

PDF

제품 요약

Land Force TDL645B: 0.01°/h 이하의 바이어스, 각속도 ±400°/초, -40℃~60℃ 작동을 갖춘 고정밀 차량 탑재 자이로 위치 지정. 극한 상황에서도 정확한 탐색을 위해 ZUPT, GNSS/IMU 및 관성/주행 거리계 통합을 지원합니다.

제품 맞춤 속성

강조하다

광적 지로 포지셔닝 장비

,

차량에 장착된 광학 지로 포지셔닝 장비

,

광적 지로 포지셔닝 방향화 장비

편향 반복성:

≤0.01°/h

스케일 팩터 정확도:

5ppm 이하

난보:

≤0.003°/√hr

각속도:

≥±400°/초

무게:

<6.5kg

입력 전압:

DC24V(±25%)

제품 설명

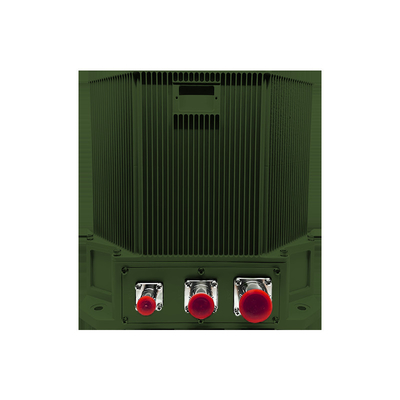

육군 항법 TDL645B 차량에 장착된 광학 회전기 위치 및 방향화 장비

다양한 모바일 플랫폼을 통해 정확한 내비게이션 및 위치 응용 프로그램을 위해 설계된 고급 차량에 장착 된 광 광 회전 위치 및 방향 시스템.

시스템 개요

TDL645B는 레이저 또는 광섬유 자이로와 쿼츠 가속도계를 결합하여제로 속도 업데이트 (ZUPT) 를 포함한 여러 운영 모드를 통해 실시간 차량 탐색 매개 변수를 제공합니다., 통합 GNSS/IMU 내비게이션, 통합 관성/오도미터 내비게이션.

응용 분야

지오데스틱 조사 차량
전차 및 장갑차
자기동기 포병 시스템
보병 전투용 차량
무인 지상 차량
고속열차
농업용 기계용 차량

성능 특성

정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화
제로 속도 업데이트 (ZUPT) 기능을 갖춘 자율 항법
오도미터 및 위성 기반 시스템으로 통합 된 내비게이션
높은 위도 (±65°), 극도로 추운 지역 및 높은 고도 지역에서 작동합니다.
까다로운 환경에 대한 높은 신뢰성 설계

기술 사양

매개 변수 유형	사양
모델	TDL645B
가속기 편향 반복성	≤ 20μg
가속도계 척도 요인 정확성	≤20ppm
지로 비아스 반복성	≤0.01°/h
지로 스케일 요인 정확성	≤5ppm
자이로 무작위 걷기	≤0.003°/√hr
각률	≥±400°/초
각속도	100000°/초2
가속	> 25g
정렬 시간	≤15분
입력/출력	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
북쪽 탐색/지향 정확성	≤5m
관성 탐사/오도미터 조합	≤0.08%D
류류 정확성 유지 (2시간)	≤0.4mil
결합 항법 위치 정확성	≤0.2밀리
방향 정확성 (AHRS)	≤0.2밀리
피치 앤 롤 정확성 (AHRS)	≤0.2밀리
전력 소비	<40W
무게	<6.5kg
작동 온도	-40°C~60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>15000시간
