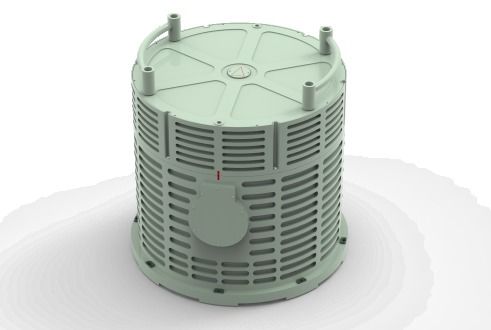

모델 DINS-100 국제 표준을 갖춘 고정도 듀얼 축 회전 레이저 지로 관성 내비게이션 시스템
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
DINS-100
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
지불 조건:
T/T
표준 포장:
카튼 상자
제품 요약
모델 DINS-100: 2nm/10d 위치 정확도, 0.005° 자세 정밀도를 갖춘 고정밀 이중 축 회전식 레이저 자이로 INS, 자율 교정, 전체 온도 보상, 해양 및 미사일 응용 분야에 대한 뛰어난 환경 적응성이 특징입니다.
제품 맞춤 속성
강조하다
이중 축 회전 레이저 자이로
,고 정밀성 관성 항법 시스템
,보증이 있는 레이저 자이로 항법 시스템
정착 시간:
6시간
위치:
2nm/10d, 피크
속도:
0.5m/s, 1σ
태도:
0.005deg, 1σ
표제:
0.008 × SEC (LAT) DEG, 1σ
괴로운 듯이 내다:
5cm 또는 5%
작동 온도:
-40℃~+55℃
보관 온도:
-55C~+70C
크기(W x D x H):
φ550 × 500 mm
무게:
≤60kg
제품 설명
모델 DINS-100 고정밀 이중 축 회전식 레이저 자이로 관성 항법 시스템
DINS 100 이중축 회전식 레이저 자이로 관성 항법 시스템은 뛰어난 정밀도와 신뢰성이 요구되는 까다로운 응용 분야를 위해 설계된 고성능 관성 항법 및 측정 장비입니다.
시스템 개요
이 시스템에는 90형 2주파수 기계 진동 레이저 자이로스코프와 석영 굴곡 가속도계 기술이 통합되어 있습니다. 오류 자체 보상 기술을 갖춘 고급 고정밀 오류 교정, 온도 보상 및 이중 축 회전 온라인 자율 교정은 시스템 성능을 크게 향상시킵니다.
포괄적인 전자기 차폐 설계, 열 균형 최적화, 진동 모달 분석, 밀봉 설계 및 엄격한 제조 프로세스를 통해 시스템은 미션 크리티컬 작업에 탁월한 환경 적응성을 제공합니다.
주요 특징
- 고정밀 90형 2주파수 기계 흔들림 레이저 자이로스코프
- 이중 축 회전 자체 교정 및 오류 자체 보상
- 고정 베이스 및 이동 베이스 초기 정렬 기능
- 전체 온도 범위에 걸쳐 포괄적인 오류 매개변수 교정 및 보상
- 사전 설정된 GNSS/주행 거리계/구간 거리계 인터페이스 호환성
- 다양한 탐색 모드에 맞게 구성 가능
- 뛰어난 환경적응성
- 국제 표준 준수
응용
- 선박 항법 시스템
- 수중 잠수함 항법
- 미사일 발사체의 위치 및 방향
- 고정밀 자세 측정
성능 사양
| 시작 시간 | 6시간 |
| 순수 관성 위치 | 2nm/10d, 피크 |
| 순수 관성 속도 | 0.5m/s, 1σ |
| 순수한 관성 태도 | 0.005deg, 1σ |
| 순수 관성 방향 | 0.008*초(위도)도, 1σ |
| 괴로운 듯이 내다 | 5cm 또는 5% |
측정 범위
| 각속도 | ±400deg/s |
| 가속 | ±20g |
근무 환경
| 작동 온도 | -40℃ ~ +55℃ |
| 보관 온도 | -55℃ ~ +70℃ |
| 진동 | 0.04g²/hz @ 20-2000hz |
| 충격 저항 | 30g @ 6ms에서 정상 작동 / 50g @ 11ms에서 손상 없음 |
전기적 특성
| 작동 전압 | 28VDC |
| 전력 소비 | 200W 이하 |
| 통신 인터페이스 | RS422/RS232/CAN/이더넷 |
물리적 특성
| 치수(W * D * H) | Φ550*500mm |
| 무게 | 60kg 이하 |
