품질 모델 DINS-200 군사 표준과 함께 고 정밀 한 축 회전 레이저 자이로스코프 관성 내비게이션 시스템 공장

모델 DINS-200 군사 표준과 함께 고 정밀 한 축 회전 레이저 자이로스코프 관성 내비게이션 시스템

Name: 모델 DINS-200 군사 표준과 함께 고 정밀 한 축 회전 레이저 자이로스코프 관성 내비게이션 시스템
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: DINS-200

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

지불 조건: T/T

표준 포장: 카튼 상자

DINS-200.pdf

PDF

제품 요약

DINS-200 고정밀 단일축 회전 레이저 자이로 INS는 30 arcsec 이하의 방향 정확도를 제공하고 다중 센서 통합(GNSS/주행 거리계)을 지원하며 온라인 자체 교정 기능을 제공합니다. 선박, UUV 및 미사일 발사 차량을 위한 군용 등급 내구성.

제품 맞춤 속성

강조하다

단축 회전 레이저 자이로스코프

,

고 정밀성 관성 항법 시스템

,

보증이 있는 회전 레이저 자이로스코프

제품 설명

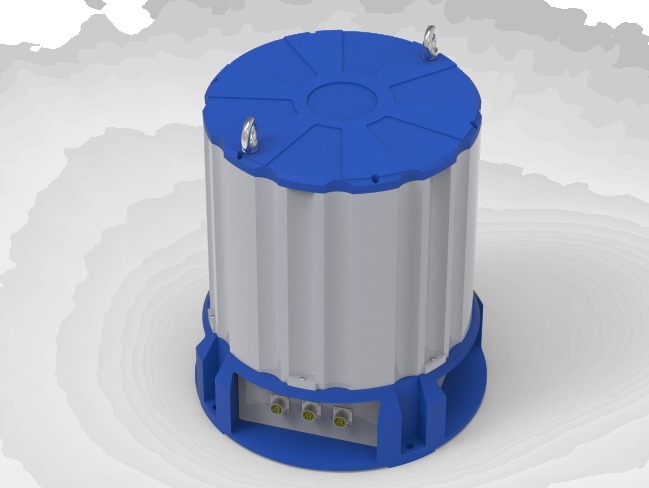

모델 DINS-200 고 정밀 한 축 회전 레이저 자이로스코프 관성 내비게이션 시스템

제품 개요

DINS-200 단축 회전 레이저 자이로스코프 관성 내비게이션 시스템은 고성능 관성 내비게이션 및 측정 장비를 나타냅니다.첨단 고정도 레이저 자이로스코프와 쿼츠 유연 가속도 측정기술로 설계, 이 시스템은 복잡한 오류 정정, 온도 보상,원자축 회전형 온라인 자기 정정 및 오류 자기 보상 기능.

전자기 보호 설계, 열 균형 최적화, 진동 모드 엔지니어링, 밀폐 설계, 엄격한 제조 표준,DINS-200는 까다로운 애플리케이션에 뛰어난 환경 적응력을 보장합니다..

주요 특징

고정도 2주파 기계적 디터 레이저 자이로스코프
오프라인 자기 정정 및 단축 회전으로 오류 자기 보상
반장애 이동 자기 정렬 기능
위성 내비게이션 시스템, 오도미터, 도플러 로그, 전자기 로그, 고도미터 및 초단한 기준선 수중 음향 위치 시스템 등을 지원하는 포괄적인 입력 인터페이스
외부 참조 정보에 기초한 순수한 관성, 덤핑 또는 통합 내비게이션의 자동 또는 수동 선택과 함께 여러 작동 모드
우수한 환경 적응력
군사 표준 준수

신청서

고정도 선박 탐사
수중 무인 잠수함의 항법 및 위치
지오데식 포병 차량의 위치 및 방향
미사일 발사체 위치 및 방향
고정도 자세 측정

기술 사양

전기 특성

전원 공급: 28VDC (18-36VDC), <100W
통신: 구성 가능한 일련 포트 (921600), 이더넷 포트, 2 개의 CAN 버스 인터페이스, 1 개의 PPS 인터페이스, 오도미터 펄스 인터페이스
최대 출력 주파수: 1000Hz

작업 환경

작동/보존 온도: -40°C ~ +60°C / -55°C ~ +80°C
진동: 1g 시노 @ 5-50Hz
충격 저항: 정상 작동/손상 발생이 30g@6ms / 50g@11ms 이하

신체적 특성

크기: φ480mm * 520mm (지름 * 높이)
무게: ≤62kg (버퍼 기반 없이)

측정 범위

각속: ±400°/s
가속: ±15g

성능 사양

매개 변수	모드	사양
주행 (RMS)	순수한 관성	≤60 아크초
주행 (RMS)	덤핑/조합	≤30 아크초
롤 피치 (RMS)	순수한 관성	≤30 아크초
롤 피치 (RMS)	덤핑/조합	≤15 아크 세컨드
위치 (CEP)	순수 관성	≤2nm/48h
	가이드된 조합	≤2m
	도플러 미터 덤핑	≤1nm/48h
	전자기계 완화	≤1.5nm/48h
	오도미터 조합	≤0.15% OD
속도 (RMS)	순수한 관성	≤0.6m/s
	진압	≤0.2m/s
	합동	≤0.1m/s
시작 시간	해군 해군	≤12시간
	해양 해양	GNSS로 ≤12h
	토지 기반 정적	≤7분
	육상 여행	오드와 함께 ≤15분
높이 (RMS)		20.5cm 또는 2.5%
