제품 상세 정보:
|

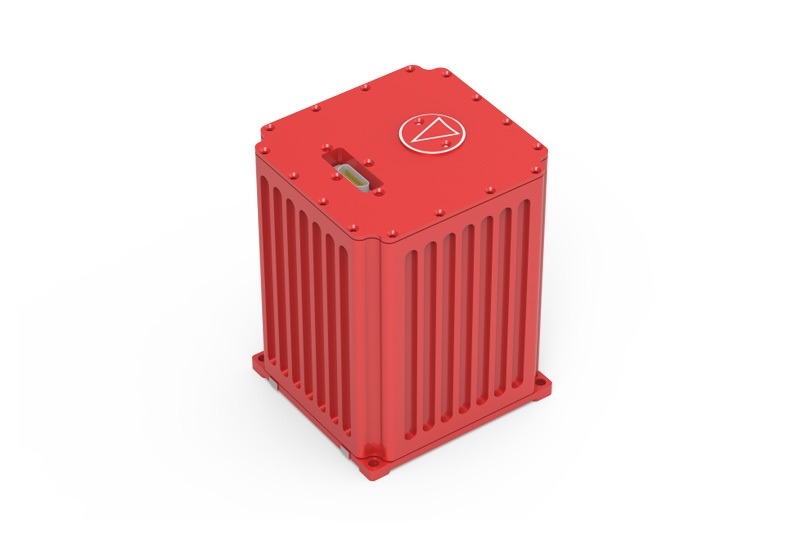

Model FG-300AH 자세 및 방위 기준 시스템 비용 효율적
소개
FG-300AH 자세 및 방위 기준 시스템(AHRS)은 비용 효율적인 관성 항법 및 측정 제품으로, 군사 표준에 따라 설계되었으며, 운송체의 3차원 자세, 각속도, 가속도 및 기타 운동 매개변수를 측정하는 데 사용할 수 있습니다. FG-300AH는 광섬유 자이로스코프와 석영 플렉서 가속도계를 채택하고 있으며, 고정밀 오차 보정 및 보상 기술을 통해 시스템 정확도를 보장합니다. 전자파 차폐 설계, 열 평형 설계, 진동 모드 설계, 밀봉 설계 및 엄격한 제조 공정을 통해 시스템의 뛰어난 환경 적응성을 보장합니다.
특징
* 비용 효율적인 광섬유 자이로
* 시스템 레벨 오차 매개변수 보정 및 보상
* 전 온도 영역 온도 보상
* 난기류 방지 자동 정렬 및 이동 기저 자동 정렬
* 위성 항법/미터/DVL 접근
* 결합 항법/감쇠 항법 모드 구성 가능
* 군사 표준
응용 분야
* 해양 저/중 정확도 나침반
* 차량 항법 및 제어
* 안테나 안정화 제어
* 자세 방위 기준
* AUV 위치 및 방향
| 자이로스코프 | 영점 안정도 | 0.1deg/h,1σ |
| 영점 재현성 | 0.1deg/h,1σ | |
| 스케일 팩터 비선형성 | 50ppm, 1σ | |
| 가속도계 | 영점 안정도 | 30ug, 1σ |
| 영점 재현성 | 30ug, 1σ | |
| 스케일 팩터 안정도 | 30ppm, 1σ | |
| 성능 | 시작 시간 | 10분 |
| 자세 정확도 | 0.01 deg, 1 a | |
| 방위 정확도 | 0.4×sec(위도) deg, 1σ | |
| 위치 오차 (DVL과 결합 시) | 1.5%0, D는 이동 거리 | |
| 측정 범위 | 각속도 | ±300deg/s |
| 가속도 | ±40g | |
| 작동 환경 | 작동 온도 | -40℃～＋70℃ |
| 보관 온도 | -55℃～＋85℃ | |
| 진동 | 0.04g2/hz@2～2000hz | |
| 충격 하에서 정상 작동/손상 없음 | 30g @ 6ms/50g @ 11 ms | |
| 전기적 특성 | 작동 전압 | 28VDC |
| 전력 소비 | ≤14W | |
| 통신 인터페이스 | RS422/RS232 | |
| 물리적 특성 | 크기(W×D×H) | 88x93x130mm |
| 무게 | ≤1 .4kg |
