제품 상세 정보:
|
| Leave a blank: | A@B | Without Aiding: | ≤0.05deg@≤0.02deg |
|---|---|---|---|
| With Aiding: | ≤0.02deg@≤0.01deg | Inertial without Aid: | ≤1nm/2h@≤1nm/8h |
| With GPS: | ≤2m@≤2m | Speed log: | ≤1nm/4h@≤1nm/12h |
| Electromagtic Log: | ≤1.5nm/4h@≤1.5nm/12h | Odmeter: | ≤0.5‰D@≤0.25‰D |
| Data Availability: | 8 mins@8 mins | Full Auttitude: | 25 mins@25 mins |
| Heave＆surge (RMS): | 5 cm or 5%@2.5 cm or 2.5% | ||
| 강조하다: | 5 센티미터 관성 측정 장치,5개 센티미터 관성 기준 장치,5가지 센티미터 관성 유도 시스템 |
||

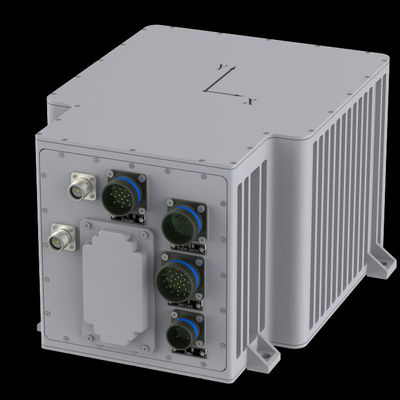

모델 FG-1200-A/B 고성능 FOG 관성 내비게이션 시스템 입력 허용 연결이 풍부
전반적인 설명
FG-1200 광섬유 관성 내비게이션 시스템은 고성능하지만 비용 효율적인 중도 정밀 관성 측정 장비입니다.그것은 모형 120 간섭 측정 광섬유 자이로스코프와 관성 센서로 쿼츠 유연 가속도계를 사용합니다그것은 실시간 고 정밀 3 차원 자세 각 (진정한 북쪽 방향 각, 피치 각 및 롤 각), 운반자의 각 속도 (아지무트 속도,수평 속도와 수직 속도)이 시스템은 또한 외부 센서 없이 중도 정밀 위치 정보를 제공합니다.FG-1200는 고정밀 오류 캘리브레이션과 완전한 온도 보상 기술을 통해 시스템 정확성을 보장합니다.그것은 우수한 환경 적응성을 보장하기 위해 전자기 방패 디자인, 열 균형 디자인, 진동 모드 디자인, 밀폐 디자인 및 엄격한 제조 프로세스를 채택합니다.
특징
높은 성능의 FOG
전투 검증
AHRS+INS 단일 단위
이동 중 장애 방지 자율 정렬
연결이 풍부 GPS/GNSS/Speed LOG DVL/USBL
입력 용이함
구성 가능한 항법 모드: INS/종합 항법
모든 종류의 운송수단에 완벽하게 적합합니다.
적용
해군함
ROV 및 UAV
육군 표적 및 표적
플랫폼
| FG1200-A | FG1200-B | ||
| 부호 (RMS) | 도움 없이 | ≤0.05도 | ≤0.01도 |
| 에이딩 과 함께 | ≤0.02도 | ≤0.008도 | |
| 롤 & 피치 | 도움 없이 | ≤0.05도 | ≤0.01도 |
| 에이딩 과 함께 | ≤0.02도 | ≤0.008도 | |
| 위치 (CEP) | 보조 없이 관성 | ≤2nm/1h | ≤1nm/1h |
| GPS 를 이용 하는 것 | ≤2m | ≤2m | |
| 속도 로그 | ≤1nm/1h | ≤2nm/4h | |
| 전자기 로그 | ≤1.5nm/1h | ≤3nm/4h | |
| 오드 미터 | ≤0.5%0D | ≤0.3 %0D | |
| 시간 설정 | 데이터 가용성 | 10분 | 10분 |
| 온전 한 태도 | 30분 | 60분 | |
| 높음과 급류 (RMS) | 5cm 또는 5% | 20.5cm 또는 2.5% | |
| 전기 | 전원 공급: 24VDC ((18 ∼ 36VDC), < 20W | ||
| 인터페이스: RS422/232x8, 이더넷, CANx2, PPSx2, 펄스, 최대 출력 1000Hz | |||
| 신체적 | 크기: 257 × 199 × 162mm ((L × W × H) | ||
| 무게:≤7.2kg | |||
| 측정 범위 | 속도:±200도/초 | ||
| 가속:±15g | |||
| 환경 | 작동 온도:-40°C~+60°C | ||
| 저장 온도: -55°C~+80°C | |||
| 진동:0.04g2/Hz@20~2000Hz | |||
| 작업 상태의 충격: 30g@ms | |||
