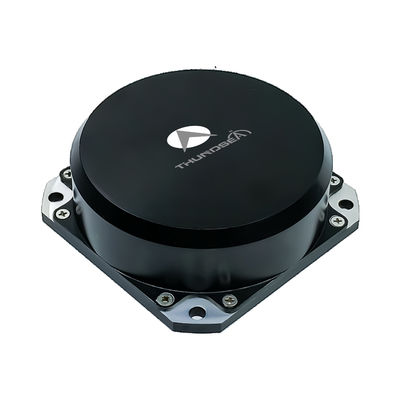

제어등급 TDFG50S 정밀 내비게이션을 위한 고성능 컴팩트 광섬유 회전경
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG50
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
제어 등급 TDFG50S FOG: ±400°/s 범위, <2°/h 바이어스 안정성 및 0.03°/√hr ARW를 갖춘 고성능 광섬유 자이로스코프. 컴팩트한 50mm 디자인, 완전 고체 구조, MIL-HDBK-217F 신뢰성(>150,000시간 MTBF)을 갖추고 있습니다. 미사일 유도, 안정화 및 산업 제어 시스템에 이상적입니다.
제품 맞춤 속성
강조하다
제어등급 광섬유 자이로스코프
,고성능 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
2 °/h
정확도 (10 초):
0.5 °/h ~ 0.2 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.03 °/√hr, 1σ
진동검사:
20~2000Hz,6.06g
대역폭:
＞ 200Hz
무게:
≤160g
치수:
50mm × 50mm × 30mm
제품 설명
제어등급 TDFG50S 광섬유 회전경
TDFG50S 광섬유 자이로스코프는 첨단 디지털 폐쇄 루프 검출 기술을 활용한 고성능 각속도 센서입니다.이 제어 수준의 도구는 일련 인터페이스를 통해 4kHz를 초과 한 속도의 실시간 각속도 데이터를 제공합니다..
제품 개요
광학 사그나크 효과에 기초하여, 이 광섬유 회전경 시리즈는 단일 축, 이중 축 및 3 축 구성을 포함합니다.멀티축 변종은 여러 직각 축을 통해 각속도를 동기적으로 감지하기 위해 공유 된 광원 및 솔루버 회로 기술을 사용합니다..
신청서
가이드 무기, 자세 제어 플랫폼, 토르페도, 전술 미사일 및 정밀 움직임 감지 장치가 필요한 중고급 산업 장비의 안정화 및 제어 시스템에 이상적입니다..
주요 특징
- 작은 발자국과 가벼운 구조로 컴팩트한 설계
- 더 높은 신뢰성을 위해 움직이는 부분이 없는 완전 고체 구조
- 원활한 컴퓨터 통합을 위한 디지털 출력으로 즉시 작동 가능성
- 소음도 낮고 전력 소모도 최소화
- 비용 효율적인 솔루션, 연장된 운용 수명
기술 사양
| 성능 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <2°/h |
| 정확성 (10초) | 00.5°/h ~ 0.2°/h |
| 각성 무작위 걸음 (ARW) | <0.03°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz ~ 4000Hz |
| 출력 신호 보드 속도 | 115200bps ~ 921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 | J30J-15TJL |
| 전력 소비 | ≤3W |
| MTBF (MIL-HDBK-217-F) | > 150,000시간 |
| 무게 | ≤ 160g |
| 크기 | 50mm * 50mm * 30mm |
