품질 고 정밀 TDLG90S 반지 레이저 회전경 0.002°/h 편향 안정성 및 넓은 동적 범위 공장

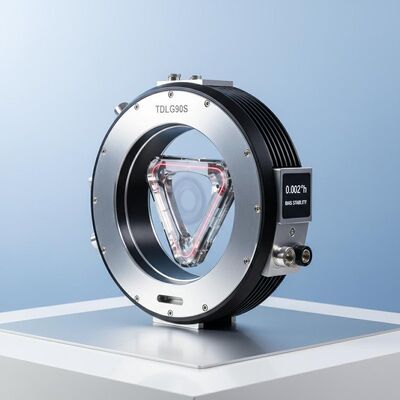

고 정밀 TDLG90S 반지 레이저 회전경 0.002°/h 편향 안정성 및 넓은 동적 범위

Name: 고 정밀 TDLG90S 반지 레이저 회전경 0.002°/h 편향 안정성 및 넓은 동적 범위
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDLG90S

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 달 당 30개 세트

배달 시간: 15일

표준 포장: 카튼 상자

TDLG90S Ring Laser Gyroscope.pdf

PDF

제품 요약

고정밀 TDLG90S 링 레이저 자이로스코프: 매우 낮은 바이어스 안정성(0.002°/h), ARW(0.0004°/√hr) 및 배율 오류(≤2ppm)가 특징입니다. 항공우주, 해양 및 육상 항법에 대한 인증을 받았습니다. 넓은 동적 범위(±400°/s) 및 >200Hz 대역폭을 갖춘 컴팩트한(2kg) 견고한 디자인입니다.

제품 맞춤 속성

강조하다

고정밀 반지 레이저 회전경

,

고리형 레이저 자이로스코프

바이어스 안정성 (1σ):

0.004 °/h ~ 0.002 °/h

제로 바이어스 반복성(1σ):

0.002 °/h ~ 0.001 °/h

ARW 밸런스 (Angular Random Walk):

0.0007 °/√hr ~ 0.0004 °/√hr

스케일 팩터 오류 (1σ):

2ppm 이하

동적 범위:

≥±400°/s

대역폭:

＞ 200Hz

무게:

2kg

치수:

151mm × 126mm × 57mm

제품 설명

고정도 TDLG90S 반지 레이저 회전경

TDLG90S 링 레이저 자이로스코프는 사그나크 효과 원리에 따라 작동합니다.밀폐된 공명 구멍 내에서 시계 방향으로와 시계 반대 방향으로 레이저 빔 사이의 간섭 단계 차이를 사용하여 각 인크림을 정확하게 측정합니다.이 자이로스코프는 높은 통합, 뛰어난 신뢰성, 강력한 환경 적응력, 안정적인 운영 성능을 갖추고 있습니다.고 정밀 인어셜 내비게이션 시스템의 핵심 센서로.

신청서

내실 항법 시스템 (INS) 및 자세 방향 참조 시스템 (AHRS) 과 통합을 위해 인증된:

항공우주 플랫폼 (우주기/항공기/위성)
해상 시스템 (수면선/잠수함)
지상 탐사 모듈 (자동차/군용 차량)

주요 특징

쉽게 설치할 수 있는 간단한 구조로 통합된 빛 경로와 회로 설계
콤팩트 한 크기, 가벼운 구조, 제어 할 수 있는 전력 소비
높은 신뢰성, 뛰어난 충격 및 진동 저항성
강력한 환경 적응력 및 안정적인 운영 성능
디지털 신호 출력으로 넓은 동적 응답 대역폭

기술 사양

성능 매개 변수	사양
비아스 안정성 (1σ)	00.004°/h ~ 0.002°/h
제로 bias 반복성 (1σ)	00.002°/h ~ 0.001°/h
각성 무작위 걸음 (ARW)	00.0007°/√hr ~ 0.0004°/√hr
스케일 인자 오류 (1σ)	≤ 2ppm
동적 범위	≥ ± 400°/s
대역폭	> 200Hz
시간을 켜	< 5s
출력 신호 형식	TTL
내장된 자기 테스트	네
출력 신호 업데이트 속도	1Hz
출력 신호 baud 속도	115200
진동 충격	75g, 반 시노스, 6ms
작동 온도	-40°C ~ +70°C
저장 온도	-55°C ~ +85°C
전원 공급	±15V, ±5V
커넥터 (25 핀)	J30JM-37ZKP36
전력 소비	≤ 3W
MTBF (MIL-HDBK-217-F에 따라)	> 10,000시간
무게	2kg
크기	151mm * 126mm * 57mm
