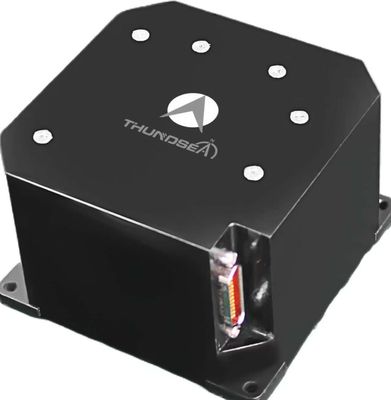

제어 등급 TDFG70T 광섬유 회전경 ≥±400°/s 동적 범위, 0.5°/h~0.2°/h 정확성 및 ≤500g 무게
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG70T
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
제어등급 TDFG70T 광섬유 회전경 TDFG70T 광섬유 회전경은 Sagnac 광효를 활용한 첨단 각속도 센서이며, 전 디지털 폐쇄 루프 아키텍처이다.이 고성능 자이로스코프는 일련 통신을 통해 4 kHz를 초과하는 샘플링 속도에서 실시간 각속도 측정을 제공합니다.. 제품 구성 단일 축, 이중 축 및 삼축 구성에서 사용할 수 있습니다. 다중 축 단위는 직각 축을 통한 동시 측정을 위해 공유 된 광원 및 신호 처리 회로를 갖추고 있습니다.고역학적 애플리케이션을 위해 동기화 된 모션 추적을 보장합니다.. 신청서 가이드 무기, 자세 제어 ...
제품 맞춤 속성
강조하다
제어등급 광섬유 자이로스코프
,정밀 측정 광섬유 회전경
동적 범위:
≥±400°/s
정확도 (10 초):
0.5 °/h ~ 0.2 °/h
바이어스 런:
1 °/h
진동검사:
20~2000Hz,6.06g
ARW 밸런스 (Angular Random Walk):
＜ 0.02 °/√hr, 1σ
대역폭:
＞ 200Hz
무게:
≤500g
치수:
70mm × 70mm × 53mm
제품 설명
제어등급 TDFG70T 광섬유 회전경
TDFG70T 광섬유 회전경은 Sagnac 광효를 활용한 첨단 각속도 센서이며, 전 디지털 폐쇄 루프 아키텍처이다.이 고성능 자이로스코프는 일련 통신을 통해 4 kHz를 초과하는 샘플링 속도에서 실시간 각속도 측정을 제공합니다..
제품 구성
단일 축, 이중 축 및 삼축 구성에서 사용할 수 있습니다. 다중 축 단위는 직각 축을 통한 동시 측정을 위해 공유 된 광원 및 신호 처리 회로를 갖추고 있습니다.고역학적 애플리케이션을 위해 동기화 된 모션 추적을 보장합니다..
신청서
가이드 무기, 자세 제어 플랫폼, 토르페도, 전술 미사일 및 정밀 움직임 감지 장치가 필요한 중고급 산업 장비의 안정화 및 제어 시스템에 이상적입니다..
주요 특징
- 낮은 소음, 낮은 전력 소비 및 비용 효율적인 운영
- 컴퓨터 통합을 위한 디지털 출력으로 즉시 작동 가능성
- 더 높은 신뢰성을 위해 움직이는 부품이 없는 완전 고체 설계
- 콤팩트 한 크기, 가벼운 건축물, 유연 한 디자인 옵션
- 높은 신뢰성 및 연장 된 운영 수명
기술 사양
| 성능 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (10초) | 00.5°/h ~ 0.2°/h |
| 각성 무작위 걸음 (ARW) | <0.02°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz ~ 2000Hz |
| 출력 신호 보드 속도 | 230400bps ~ 921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 | J30J-9ZKP |
| 전력 소비 | ≤5W |
| MTBF (MIL-HDBK-217-F에 따라) | >100,000시간 |
| 무게 | ≤ 500g |
| 크기 | 70mm * 70mm * 53mm |
