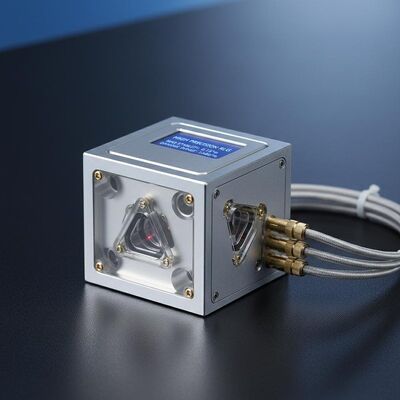

고정밀 반지 레이저 자이로스코프 RLG 0.015°/h 편향 안정성 및 ≥±400°/s 동적 범위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDLG70S
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
TDLG70S 링 레이저 자이로스코프는 바이어스 안정성이 0.006°/h이고 ARW가 0.0015°/√hr인 탁월한 정밀도를 제공합니다. 까다로운 항공우주 및 항법 애플리케이션을 위한 넓은 ±400°/s 동적 범위, >200Hz 대역폭, 견고한 구조 및 컴팩트한 디자인이 특징입니다.
제품 맞춤 속성
강조하다
고리형 레이저 자이로스코프
,고정밀 반지 레이저 회전경
바이어스 안정성 (1σ):
0.015 °/h ~ 0.006 °/h
제로 바이어스 반복성(1σ):
0.005 °/h ~ 0.003 °/h
ARW 밸런스 (Angular Random Walk):
0.003 °/√hr ~ 0.0015 °/√hr
스케일 팩터 오류 (1σ):
5ppm 이하
동적 범위:
≥±400°/s
대역폭:
＞ 200Hz
제품 설명
고정도 TDLG70S 반지 레이저 회전경
TDLG70S 링 레이저 자이로스코프는 사그나크 효과 원리에 따라 작동합니다.밀폐된 공명 구멍 내에서 시계 방향으로와 시계 반대 방향으로 레이저 빔 사이의 간섭 단계 차이를 사용하여 각 인크림을 정확하게 측정합니다.이 첨단 자이로스코프는 높은 통합, 뛰어난 신뢰성, 강력한 환경 적응력, 안정적인 운영 성능을 갖추고 있습니다.고정밀성 관성 내비게이션 시스템에서 핵심 센서로 사용.
신청서
우주선, 항공기, 인공위성, 차량, 선박 및 잠수함 등 고급 애플리케이션에서 관성 항법 및 자세 참조 장비에 적합합니다.
주요 특징
- 디지털 신호 출력으로 넓은 동적 응답 대역폭
- 컴팩트 크기와 가벼운 디자인, 쉽게 통합 및 제어 가능한 전력 소비
- 높은 신뢰성, 뛰어난 충격 및 진동 저항성
- 까다로운 환경에 대한 강력한 환경 적응력
- 쉽게 설치할 수 있는 간단한 구조로 통합된 빛 경로와 회로 설계
기술 사양
| 성능 매개 변수 | 사양 |
|---|---|
| 편차 안정성 (1σ) | 00.015°/h ~ 0.006°/h |
| 제로 비아스 반복성 (1σ) | 00.005°/h ~ 0.003°/h |
| 각성 무작위 걸음 (ARW) | 00.003°/√hr ~ 0.0015°/√hr |
| 스케일 요인 오류 (1σ) | ≤5ppm |
| 동적 범위 | ≥±400°/s |
| 대역폭 | > 200Hz |
| 시간 가동 | <5초 |
| 출력 신호 형식 | TTL |
| 내장 된 자기 검증 | 네 |
| 출력 신호 업데이트 속도 | 1Hz |
| 출력 신호 보드 속도 | 115200 |
| 진동 충격 | 75g, 반 시노스, 6ms |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | ±15V, ±5V |
| 커넥터 | J30JM-25ZKP (25 핀) |
| 전력 소비 | ≤3W |
| MTBF (MIL-HDBK-217-F에 따라) | >10000hr |
| 무게 | 10.3kg |
| 크기 | φ114mm * 53mm |
TDLG70S는 최첨단 링 레이저 자이로스코프 기술을 대표합니다. 항공, 해상,그리고 지상 플랫폼.
