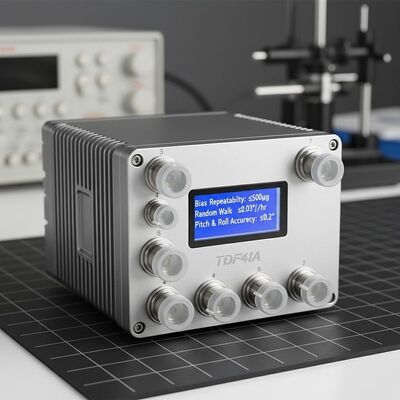

품질 항공 탐사 TDF41A 공기 중 광학 회전 관성 탐사 시스템 ≤500μg 편향 반복성, ≤0.03°/√hr 무작위 걷기 및 ≤0.2° Pitch & Roll 정확성 공장

항공 탐사 TDF41A 공기 중 광학 회전 관성 탐사 시스템 ≤500μg 편향 반복성, ≤0.03°/√hr 무작위 걷기 및 ≤0.2° Pitch & Roll 정확성

Name: 항공 탐사 TDF41A 공기 중 광학 회전 관성 탐사 시스템 ≤500μg 편향 반복성, ≤0.03°/√hr 무작위 걷기 및 ≤0.2° Pitch & Roll 정확성
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDF41A

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

지불 조건: L/C,T/T

표준 포장: 카튼 상자

TDF41A .pdf

PDF

제품 요약

TDF41A 공중 광학 자이로 관성 항법 시스템은 1nm/10분 이하의 위치 정확도, 0.2°의 피치/롤 정밀도를 제공하며 다중 센서 융합을 지원합니다. 20,000시간 이상의 MTBF, -40℃~60℃ 작동 범위, 컴팩트한 500g 디자인을 갖춘 이 제품은 고정/회전익 UAV에 이상적입니다.

제품 맞춤 속성

강조하다

TDF41A

,

공기 중 광학 회전 관성 탐사

,

항공 항해

달의 반복 반복성:

≤500μg

달 척도 계수 정확도:

500ppm 이하

편향 반복성:

0.1°/시간 이하

스케일 팩터 정확도:

300ppm 이하

난보:

≤0.03°/√hr

피치 및 롤 정확도:

≤0.2'

제목 정확도:

≤1 ° 초 (L)

제품 설명

항공 탐사 TDF41A 항공 탑승 광학 회전 관성 탐사

제품 개요

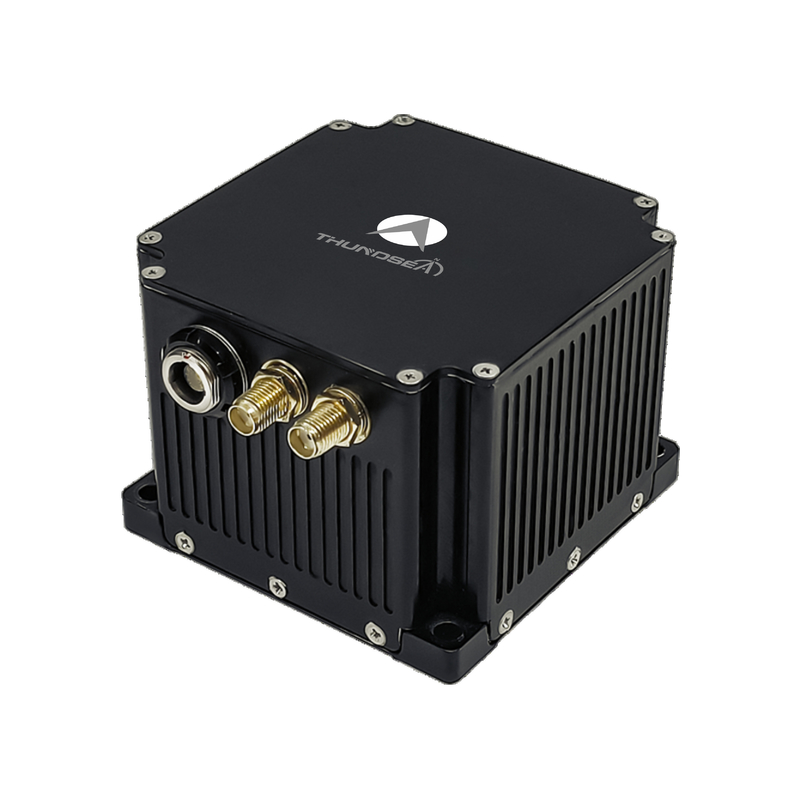

TDF41A 항공용 광학 회전성 관성 내비게이션 시스템은 광학 회전체와 쿼츠 가속도계를 핵심 센서로 사용하여 스트랩다운 또는 디터드 관성 내비게이션 아키텍처를 사용합니다.첨단 고속 내비게이션 소프트웨어, 그것은 실시간 내비게이션 데이터를 제공하고 사용자 요구에 따라 위성, 천체, 고도계, 라디오 및 시각 내비게이션 시스템과의 통합을 지원합니다.

응용 분야

고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.

성능 특성

지상 진동 플랫폼에 정렬할 수 있고 비행 중 정렬할 수 있다.
자기 정렬, 이동 기반 정렬 및 전송 정렬 사이의 전환을 지원합니다.
위성, 천체, 고도계, 라디오 및 시각 탐색 데이터와 멀티 센서 융합 기능
통합 시스템 오류 탐지 및 경보 기능

기술 사양

매개 변수 유형	사양
액셀로미터 달 편차 반복성	≤ 500μg
액셀로미터 달 스케일 요인 정확성	≤ 500ppm
지로 비아스 반복성	≤0.1°/hr
지로 스케일 요인 정확성	≤ 300ppm
자이로 무작위 걷기	≤0.03°/√hr
위치 정확성 (순수 관동성)	≤1nm/10min
위치 정확성 (INS + 위성)	위성보다 더 정확해요
속도 정확성 (INS + 위성)	≤0.2m/s
각률	≥±400°/초
각속도	100000°/초2
가속	>40g
편향적 인 태도	어떤 방향성
정렬 시간	≤5분
입력/출력	2 RS422 시리즈 포트
AHRS 방향 정확성 (위성)	≤1°초 (L)
AHRS Pitch & Roll 정확성 (위성)	≤0.2°
전력 소비	<10W
크기	707053mm
무게	< 500g
작동 온도	-40°C ~ +60°C
충격 저항성	15g, 반신파 11ms
입력 전압	DC24V ((± 25%)
냉각 방법	장착판의 유도
진동 저항	20~2000Hz, 6.06g
MTBF	>20000시간
