제품 상세 정보:
|
| 달의 반복 반복성: | ≤50μg | 달 척도 계수 정확도: | ≤500ppm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.3 °/hr | 스케일 팩터 정확도: | ≤500ppm |
| 난보: | ≤0.01 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 200000 시간 |

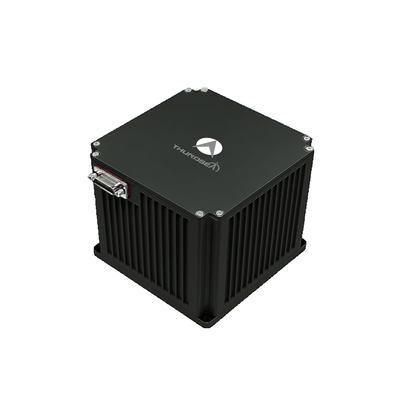

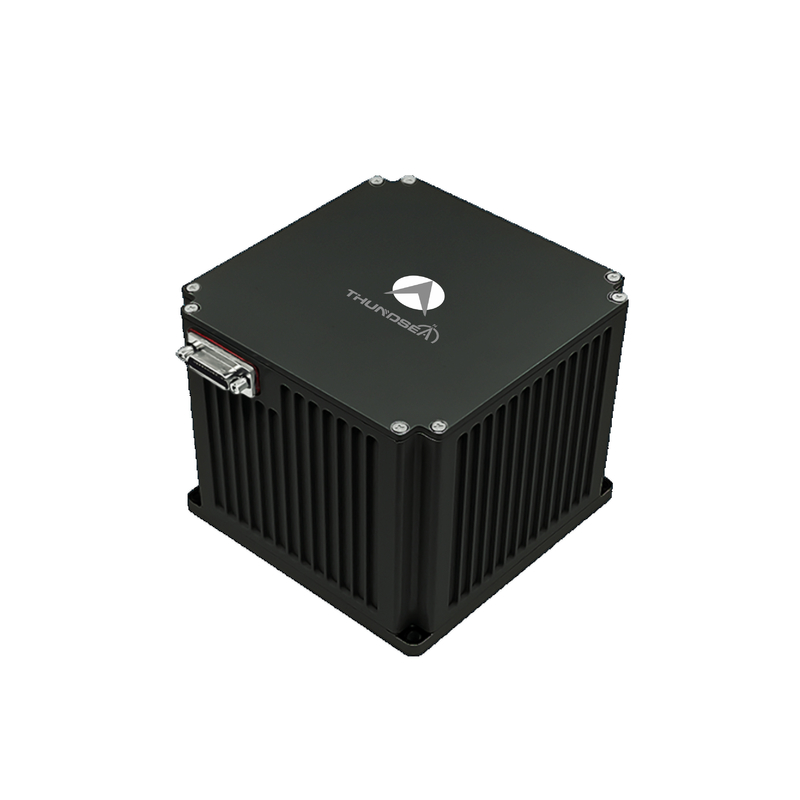

항공 탐사 TDF61A 항공 탑승 광학 회전 관성 탐사
1 소개
항공에 탑재된 광학 회전성 관성 내비게이션 시스템 (INS) 은 광학 회전기와 쿼츠 가속도계를 핵심 감지 부품으로 사용합니다.스트랩다운 또는 디더-모듈된 관성 내비게이션 아키텍처로 작동합니다.고속 내장 내비게이션 소프트웨어는 실시간으로 센서 데이터를 처리하여 연속적인 위치 및 지향 출력을 제공합니다.이 제품 시리즈는 위성 신호 (GNSS) 를 포함한 멀티 소스 내비게이션 입력을 통합합니다., 천체 관측, 대동기 고도 측정, 전파 항법 보조 장치, 그리고 임무 특수한 구성에 기초한 시각적 오도미터.독립적 인 관성 내비게이션에서 적응적 인 멀티 센서 융합에 이르기까지 선택 가능한 모드를 통해 운영 유연성을 제공합니다., 역동적인 환경에서 포괄적인 플랫폼 상태 (위치, 속도, 자세) 를 제공합니다.
2응용 분야
고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.
3성능C특징
지상 진동 플랫폼 및 비행 중 정렬 할 수 있습니다.
자동 정렬, 이동 베이스 정렬 및 고객 필요에 따라 전송 정렬을 전환하는 것을 지원합니다.
인공위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 융합을 지원합니다.
시스템 오류 탐지 및 경보 기능이 장착되어 있습니다.
4 주요 매개 변수
| 종류 | TDF61A | ||
| 가속계 | 달 편차 반복성 | ≤50μg | |
| 월 규모 요인 정확성 | ≤ 500ppm | ||
| 자이로 | 편향 반복성 | ≤0.3°/hr | |
| 스케일 요인 정확성 | ≤ 500ppm | ||
| 무작위적으로 걷는 것 | ≤0.01°/√hr | ||
| 특징 | 위치 정확성 | 순수한 관성 | ≤4nm/1h |
| 관성 탐사 위성 조합 | 위성보다 더 정확합니다. | ||
| 속도 정확성 | 순수한 관성 | ≤3.0m/s | |
| 관성 탐사 위성 조합 | ≤0.2m/s | ||
| 각률 | ≥±400°/초 | ||
| 각속도 | 100000°/초2 | ||
| 가속 | > 25g | ||
| 편향적 인 태도 | 어떤 방향성 | ||
| 정렬 시간 | ≤5분 | ||
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | ||
| 정렬 시간 | 시간 | <5분 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | 순수한 관성 | ≤0.4°초 (L) |
| 위성 내비게이션 조합 | ≤0.2°초 (L) | ||
| 피치 & 롤 정확성 | 순수한 관성 | ≤0.08° | |
| 위성 내비게이션 조합 | ≤0.03° | ||
| 특징 | 전력 소비 | <15W | |
| 크기 | 110 × 110 × 100 | ||
| 무게 | <1.7kg | ||
| 온도 | -40°C~60°C | ||
| 충격 | 15g, 반신파 11ms | ||
| 입력 전압 | DC24V ((± 25%) | ||
| 냉각 | 장착판의 유도 | ||
| 진동 | 20~2000Hz,60.06g | ||
| MTBF | >20000시간 | ||
