제품 상세 정보:
|
| 달의 반복 반복성: | ≤20μg | 달 척도 계수 정확도: | ≤20PPm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.01 °/시간 | 스케일 팩터 정확도: | ≤20PPm |
| 난보: | ≤0.005 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 200000 시간 |

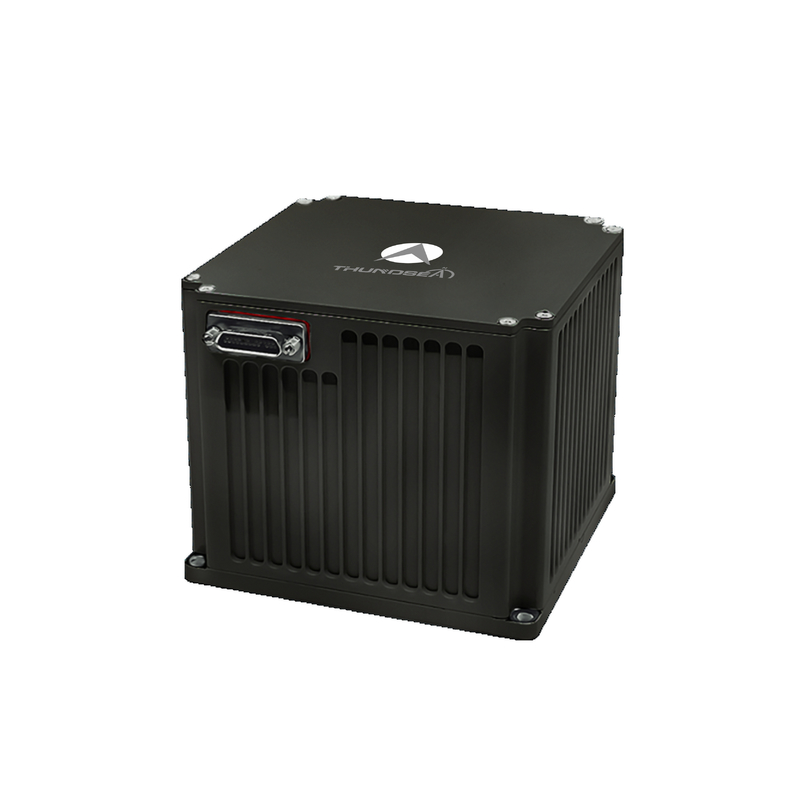

항공 탐사 TDF71A 항공 탑승 광학 회전 관성 탐사
1 소개
항공용 광학 회전성 관성 내비게이션 시스템 (INS) 은 광학 회전경과 쿼츠 가속도계를 핵심 감지 부품으로 사용합니다.스트랩다운 또는 모듈 (디더드) 시스템 아키텍처를 이용합니다.고속 내장 내비게이션 알고리즘으로 실시간 위치 및 방향 데이터를 제공합니다. 이 제품 시리즈는 위성 기반 (GNSS), 천체, 대동기 고도 측정기,라디오 내비게이션, 그리고 구성 가능한 핵융합 아키텍처를 통해 시각 인식 입력, 임무 특정 요구 사항에 맞춘.독립적인 관성 내비게이션에서 하이브리드 멀티 센서 솔루션까지 다양한 운영 모드를 지원합니다., 그것은 3D 위치, 속도, 자세 및 각률을 포함한 포괄적인 플랫폼 내비게이션 매개 변수를 제공합니다.
2응용 분야
고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.
3성능C특징
자동 정렬, 이동 베이스 정렬 및 고객 필요에 따라 전송 정렬을 전환하는 것을 지원합니다.
인공위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 융합을 지원합니다.
지상 진동 플랫폼에 정렬할 수 있으며, 비행 중 정렬
시스템 오류 탐지 및 경보 기능이 장착되어 있습니다.
4 주요 매개 변수
| 종류 | TDF71A | ||
| 가속계 | 달 편차 반복성 | ≤ 20μg | |
| 월 규모 요인 정확성 | ≤20ppm | ||
| 자이로 | 편향 반복성 | ≤0.01°/hr | |
| 스케일 요인 정확성 | ≤20ppm | ||
| 무작위적으로 걷는 것 | ≤0.005°/√hr | ||
| 특징 | 위치 정확성 | 순수한 관성 | ≤2nm/1h |
| 관성 탐사 위성 조합 | 위성보다 더 정확합니다. | ||
| 속도 정확성 | 순수한 관성 | ≤1.5m/s | |
| 관성 탐사 위성 조합 | ≤0.2m/s | ||
| 각률 | ≥±400°/초 | ||
| 각속도 | 100000°/초2 | ||
| 가속 | > 25g | ||
| 편향적 인 태도 | 어떤 방향성 | ||
| 정렬 시간 | ≤8분 | ||
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | ||
| 정렬 시간 | 시간 | <5분 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | 순수한 관성 | ≤0.2°초 (L) |
| 위성 내비게이션 조합 | ≤0.1°초 (L) | ||
| 피치 & 롤 정확성 | 순수한 관성 | ≤0.03° | |
| 위성 내비게이션 조합 | ≤0.02° | ||
| 전력 소비 | <15W | ||
| 특징 | 크기 | 130×130×100 | |
| 무게 | <2.2kg | ||
| 온도 | -40°C~60°C | ||
| 충격 | 15g, 반신파 11ms | ||
| 입력 전압 | DC24V ((± 25%) | ||
| 냉각 | 장착판의 유도 | ||
| 진동 | 20~2000Hz,60.06g | ||
| MTBF | >20000시간 | ||
