제품 상세 정보:
|
| 달의 반복 반복성: | ≤20μg | 달 척도 계수 정확도: | ≤20PPm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.008 °/hr | 스케일 팩터 정확도: | ≤20PPm |
| 난보: | ≤0.003 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | >15000시간 |

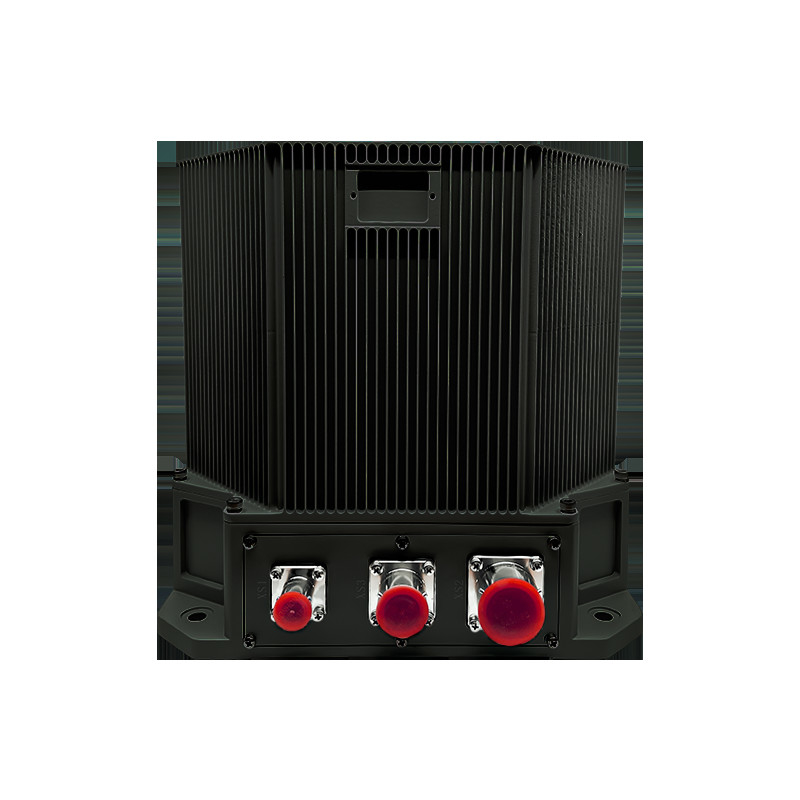

항공 탐사 TDL45C 항공 탑승 광학 회전 관성 탐사
1 소개
제3회e항공용 광학 회전성 관성 내비게이션 시스템 (INS) 은 광학 회전기와 쿼츠 가속도계를 핵심 센서로 사용합니다.스트래프다운 또는 디터드 (모듈) 관성 내비게이션 시스템 아키텍처를 사용하는이 제품 시리즈는 인공위성, 천체, 고도계, 라디오를 통합 할 수 있습니다.시각 탐색 정보사용자 요구 사항에 기반하여 순수 관성 및 멀티 센서 퓨전 등 여러 작동 모드를 지원하여 사용자에게 플랫폼에 대한 완전한 내비게이션 매개 변수를 제공합니다.
2응용 분야
고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.
3성능C특징
진동 간섭과 비행 중 내비게이션 시스템으로 정지된 지상 플랫폼을 모두 정렬할 수 있습니다.
적응형 정렬 모드 전환 (자율 정렬, 이동 기반 정렬, 이동 정렬) 을 갖추고 있어 임무별 요구사항을 충족시킨다.
인공위성, 천체, 대동기, 라디오 보조기 및 시각 오도메트리 입력을 포함한 고급 센서 융합 기술을 통해 멀티 소스 내비게이션 데이터를 통합합니다.
실시간 오류 진단 및 경고 메커니즘을 갖춘 내장 건강 모니터링을 포함합니다.
4 주요 매개 변수
| 종류 | TDL45C | ||
| 가속계 | 달 편차 반복성 | ≤ 20μg | |
| 월 규모 요인 정확성 | ≤20ppm | ||
| 자이로 | 편향 반복성 | ≤0.008°/hr | |
| 스케일 요인 정확성 | ≤20ppm | ||
| 무작위적으로 걷는 것 | ≤0.003°/√hr | ||
| 특징 | 위치 정확성 | 순수한 관성 | ≤1nm/12h |
| 관성 탐사 위성 조합 | 위성보다 더 정확합니다. | ||
| 속도 정확성 | 순수한 관성 | ≤1.0m/s | |
| 관성 탐사 위성 조합 | ≤0.2m/s | ||
| 각률 | ≥±400°/초 | ||
| 각속도 | 100000°/초2 | ||
| 가속 | > 25g | ||
| 편향적 인 태도 | 어떤 방향성 | ||
| 정렬 시간 | ≤15분 | ||
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | ||
| 정렬 시간 | 시간 | <15분 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | 순수한 관성 | ≤0.1°초 (L) |
| 위성 내비게이션 조합 | ≤0.05°초 (L) | ||
| 피치 & 롤 정확성 | 순수한 관성 | ≤0.05° | |
| 위성 내비게이션 조합 | ≤0.02° | ||
| 전력 소비 | <40W | ||
| 특징 | 크기 | 232×186×160 | |
| 무게 | <8.2kg | ||
| 온도 | -40°C~60°C | ||
| 충격 | 15g, 반신파 11ms | ||
| 입력 전압 | DC24V ((± 25%) | ||
| 냉각 | 장착판의 유도 | ||
| 진동 | 20~2000Hz,60.06g | ||
| MTBF | >15000시간 | ||
