제품 상세 정보:
|
| 달의 반복 반복성: | ≤20μg | 달 척도 계수 정확도: | ≤20PPm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.008 °/hr | 스케일 팩터 정확도: | ≤20PPm |
| 난보: | ≤0.003 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 200000 시간 |

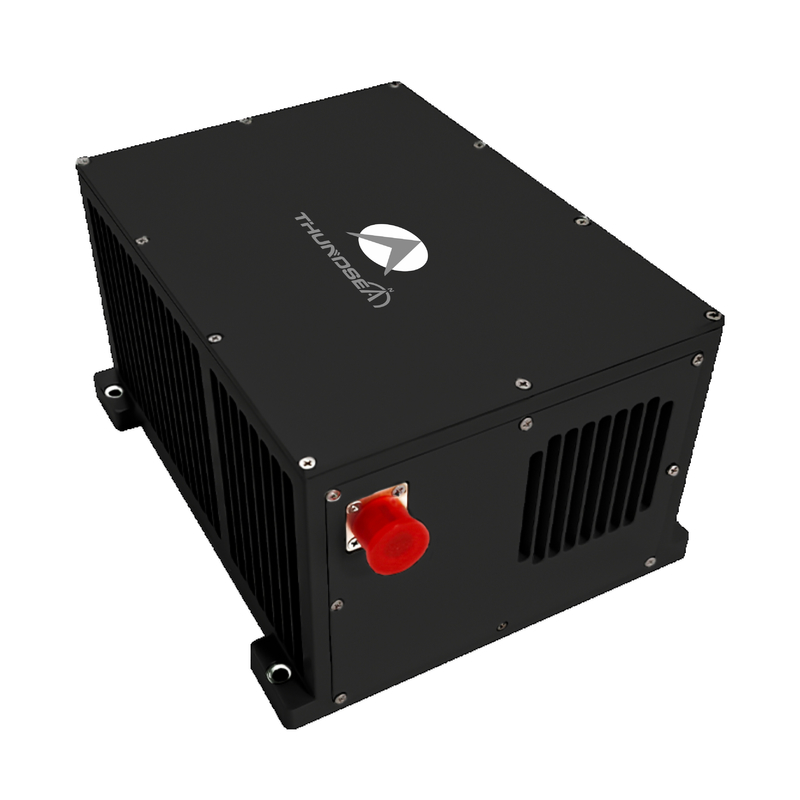

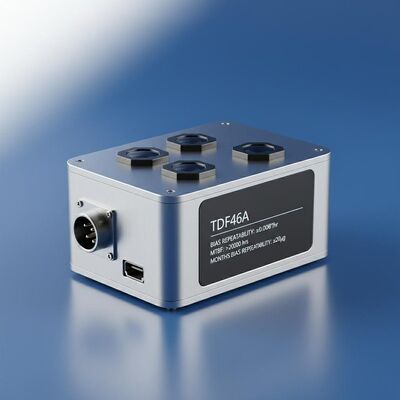

항공 탐사 TDF46A 항공 탑승 광학 회전 관성 탐사
1 소개
항공용 광학 회전 관성 내비게이션 시스템은 광섬유 회전경 (FOG) 과 고정도 쿼츠 가속도계를 핵심 감지 요소로 사용합니다.스트래프다운 또는 모듈 시스템 아키텍처로 작동하는임베디드 컴퓨팅 유닛을 통해 처리 된 고급 내비게이션 알고리즘을 활용하여 200Hz를 초과하는 리프레시 속도에서 실시간 관성 매개 변수 계산을 달성합니다.이 시스템은 멀티 도메인 센서 융합 기능을 갖추고 있습니다., 인공위성 내비게이션 (GNSS), 천체 위치, 대동기 고도 측정, 라디오 내비게이션 및 시각 오도메트리 입력 등을 적응적인 칼만 필터링 기술을 통해 원활하게 통합합니다.운영 모드는 순수한 관성 내비게이션과 하이브리드 증강 상태 사이에서 동적으로 구성 할 수 있습니다., 3D 위치, 속도, 자세 및 방향 매개 변수를 포함한 포괄적인 플랫폼 내비게이션 솔루션을 제공합니다.
2응용 분야
고정 날개 UAV, 회전 날개 UAV 및 특수 항공기용으로 적합합니다.
3성능C특징
지상 진동 플랫폼 및 비행 중 정렬 할 수 있습니다.
자동 정렬, 이동 베이스 정렬 및 고객 필요에 따라 전송 정렬을 전환하는 것을 지원합니다.
인공위성, 천체, 고도계, 라디오 및 시각 내비게이션 데이터를 통합하는 멀티 센서 융합을 지원합니다.
시스템 오류 탐지 및 경보 기능이 장착되어 있습니다.
4 주요 매개 변수
| 종류 | TDF46A | ||
| 가속계 | 달 편차 반복성 | ≤ 20μg | |
| 월 규모 요인 정확성 | ≤20ppm | ||
| 자이로 | 편향 반복성 | ≤0.008°/hr | |
| 스케일 요인 정확성 | ≤20ppm | ||
| 무작위적으로 걷는 것 | ≤0.003°/√hr | ||
| 특징 | 위치 정확성 | 순수한 관성 | ≤0.8nm/1h |
| 관성 탐사 위성 조합 | 위성보다 더 정확합니다. | ||
| 속도 정확성 | 순수한 관성 | ≤1.0m/s | |
| 관성 탐사 위성 조합 | ≤0.2m/s | ||
| 각률 | ≥±400°/초 | ||
| 각속도 | 100000°/초2 | ||
| 가속 | > 25g | ||
| 편향적 인 태도 | 어떤 방향성 | ||
| 정렬 시간 | ≤8분 | ||
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | ||
| 정렬 시간 | 시간 | <5분 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | 순수한 관성 | ≤0.1°초 (L) |
| 위성 내비게이션 조합 | ≤0.05°초 (L) | ||
| 피치 & 롤 정확성 | 순수한 관성 | ≤0.03° | |
| 위성 내비게이션 조합 | ≤0.015° | ||
| 특징 | 전력 소비 | <20W | |
| 크기 | 195×160×108 | ||
| 무게 | <3.9kg | ||
| 온도 | -40°C~60°C | ||
| 충격 | 15g, 반신파 11ms | ||
| 입력 전압 | DC24V ((± 25%) | ||
| 냉각 | 장착판의 유도 | ||
| 진동 | 20~2000Hz,60.06g | ||
| MTBF | >20000시간 | ||
