제품 상세 정보:
|
| 달의 반복 반복성: | ≤50μg | 달 척도 계수 정확도: | ≤50ppm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.03 °/hr, 1σ | 스케일 팩터 정확도: | ≤50ppm |
| 난보: | ≤0.01 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 200000 시간 |

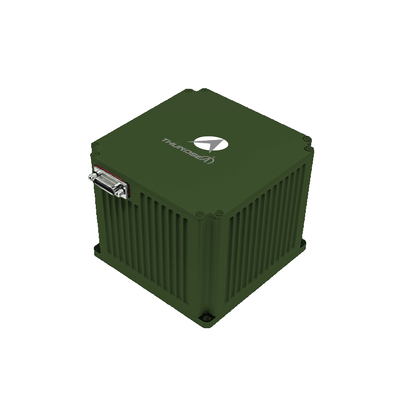

육군 항법 TDF61A 차량에 장착된 광학 회전기 위치 및 방향화 장비
1 소개
제3회e차량에 장착된 광적 회전기 위치 및 방향화 장치는 레이저 또는 광섬유 회전기 및 쿼츠 가속도계를 핵심 센서로 사용합니다.그것은 스트랩다운 관성 내비게이션 시스템 아키텍처를 사용하고 실시간 내비게이션 정보를 제공하기 위해 고급 내비게이션 소프트웨어를 실행합니다.이 제품 시리즈는 제로 속도 업데이트 (ZUPT), 관성 / 위성 기반 통합 내비게이션 및 관성 / 오도미터 통합 내비게이션을 포함한 여러 운영 모드를 갖추고 있습니다.그것은 사용자에게 차량에 대한 완전한 탐색 매개 변수를 제공합니다., 차량에 장착 된 다양한 플랫폼의 요구를 충족합니다.
2적용 분야
지질 조사 차량, 탱크, 자동 대포, 보병 전투 차량, 무인 차량, 고속 열차, 농업 기계 차량 등에 적합합니다.
3성능 특성
정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화할 수 있다.
자율적인 내비게이션, 제로 속도 업데이트 (ZUPT) 및 오도미터 및/또는 위성 기반 시스템으로 통합된 내비게이션이 특징입니다.
높은 위도 (± 65 °), 극도로 추운 지역 및 고도의 지역에서 사용하기에 적합합니다.
높은 신뢰성
4 주요 매개 변수
| 모델 | TDF61A | |
| 가속계 | 달 편차 반복성 | ≤50μg |
| 월 규모 요인 정확성 | ≤50ppm | |
| 자이로 | 편향 반복성 | ≤0.03°/hr,1σ |
| 스케일 요인 정확성 | ≤50ppm | |
| 무작위적으로 걷는 것 | ≤0.01°/√hr | |
| 특징 | 각률 | ≥±400°/초 |
| 각속도 | 100000°/초2 | |
| 가속 | >40g | |
| 편향적 인 태도 | 어떤 방향성 | |
| 정렬 시간 | ≤5분 | |
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | |
| 위치 정확성 | 북쪽 탐지/지향 정확성 | -- |
| 내셔널 내비게이션/오도미터 조합 | ≤ 1%D | |
| 북쪽 탐지/지향 정확성 | ≤5.0ml | |
| 레이어 유지 정확성/2h | ≤6.0mil | |
| 결합 된 항법 위치 정확성 | ≤3.0밀리 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | ≤3.0밀리 |
| 피치 & 롤 정확성 | ≤1.0밀리 | |
| 특징 | 전력 소비 | <15W |
| 크기 | 110 × 110 × 100 | |
| 무게 | <1.7kg | |
| 온도 | -40°C~60°C | |
| 충격 | 15g, 반신파 11ms | |
| 입력 전압 | DC24V ((± 25%) | |
| 냉각 | 장착판의 유도 | |
| 진동 | 20~2000Hz,60.06g | |
| MTBF | >20000시간 | |
