제품 상세 정보:
|
| 달의 반복 반복성: | ≤20μg | 달 척도 계수 정확도: | ≤20PPm |
|---|---|---|---|
| 바이어스 반복성: | ≤0.01°/h | 스케일 팩터 정확도: | ≤20PPm |
| 난보: | ≤0.003 °/√hr | 진동: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 200000 시간 |

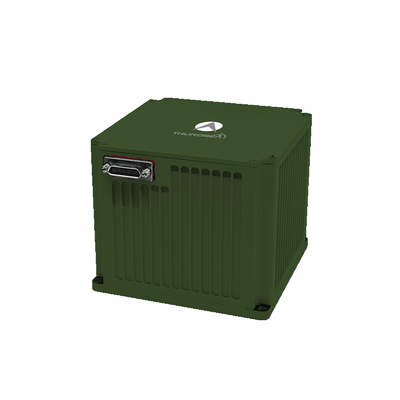

육군 항법 TDF71A 차량에 장착된 광학 회전기 위치 및 방향화 장비
1 1소개
차량에 장착된 광학 회전기 위치 및 방향화 시스템은 레이저 또는 광섬유 회전기를 쿼츠 가속도계와 결합하여 핵심 감지 구성 요소로 사용합니다.스트랩다운 인어셜 네비게이션 시스템 아키텍처에서 작동하는이 제품 시리즈는 제로 속도 업데이트 (ZUPT) 를 포함한 여러 운영 구성을 지원합니다.관성/위성 통합 탐사, 그리고 관성/오도미터 퓨전 내비게이션, 다양한 모바일 플랫폼 요구 사항에 대한 포괄적인 차량 이동 매개 변수를 제공합니다.
2적용 분야
지질 조사 차량, 탱크, 자동 대포, 보병 전투 차량, 무인 차량, 고속 열차, 농업 기계 차량 등에 적합합니다.
3성능 특성
정적 또는 동적 (운동 상태) 상태에서 정렬 및 초기화할 수 있다.
자율적인 내비게이션, 제로 속도 업데이트 (ZUPT) 및 오도미터 및/또는 위성 기반 시스템으로 통합된 내비게이션이 특징입니다.
높은 위도 (± 65 °), 극도로 추운 지역 및 고도의 지역에서 사용하기에 적합합니다.
높은 신뢰성
4 주요 매개 변수
| 종류 | TDF71A | |
| 가속계 | 달 편차 반복성 | ≤ 20μg |
| 월 규모 요인 정확성 | ≤20ppm | |
| 자이로 | 편향 반복성 | ≤0.01°/h |
| 스케일 요인 정확성 | ≤20ppm | |
| 무작위적으로 걷는 것 | ≤0.003°/√hr | |
| 특징 | 각률 | ≥±400°/초 |
| 각속도 | 100000°/초2 | |
| 가속 | > 25g | |
| 편향적 인 태도 | 어떤 방향성 | |
| 정렬 시간 | ≤5분 | |
| 입력/출력 | 3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트 | |
| 위치 정확성 | 북쪽 탐지/지향 정확성 | -- |
| 내셔널 내비게이션/오도미터 조합 | ≤0.4%D | |
| 북쪽 탐지/지향 정확성 | ≤3.0밀리 | |
| 레이어 유지 정확성/2h | ≤4.0 밀리 | |
| 결합 된 항법 위치 정확성 | ≤2.0밀리 | |
| AHRS 애플리케이션 성능 | 방향 정확성 | ≤2.0밀리 |
| 피치 & 롤 정확성 | ≤0.5밀리 | |
| 특징 | 전력 소비 | <15W |
| 크기 | 110 × 110 × 100 | |
| 무게 | <2.2kg | |
| 온도 | -40°C~60°C | |
| 충격 | 15g, 반신파 11ms | |
| 입력 전압 | DC24V ((± 25%) | |
| 냉각 | 장착판의 유도 | |
| 진동 | 20~2000Hz,60.06g | |
| MTBF | >20000시간 | |
