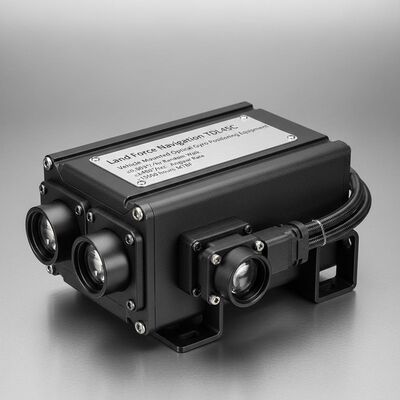

품질 육군 항법 TDL45C 차량에 장착된 광적 지로 포지셔닝 장비 ≤0.003°/√hr 무작위 행진, ≥±400°/초 각도 속도 및 >15000시간 MTBF 공장

육군 항법 TDL45C 차량에 장착된 광적 지로 포지셔닝 장비 ≤0.003°/√hr 무작위 행진, ≥±400°/초 각도 속도 및 >15000시간 MTBF

Name: 육군 항법 TDL45C 차량에 장착된 광적 지로 포지셔닝 장비 ≤0.003°/√hr 무작위 행진, ≥±400°/초 각도 속도 및 >15000시간 MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

주요 특성

브랜드 이름: NAVI OPTICS

모델 번호: TDL45C

원산지: 중국

인증: CCS

최소 주문 수량: 한 셋트

공급능력: 1개월당 10세트

배달 시간: 5~8일

표준 포장: 카튼 상자

TDL45C.pdf

PDF

제품 요약

TDL45C 차량 탑재 광학 자이로 시스템은 15,000시간 이상의 MTBF로 5m 이하의 위치 정확도를 제공합니다. ±400°/초 각속도, -40~60℃ 작동, 군용 및 산업용 차량을 위한 다양한 탐색 모드가 특징입니다.

제품 맞춤 속성

강조하다

차량에 장착된 광학 회전장치

,

광적 지로 관성 내비게이션 장비

달의 반복 반복성:

≤10μg

달 척도 계수 정확도:

10ppm 이하

편향 반복성:

≤0.01°/h

스케일 팩터 정확도:

5ppm 이하

난보:

≤0.003°/√hr

각속도:

≥±400°/초

각가속도:

100000°/초2

MTBF:

>15000시간

제품 설명

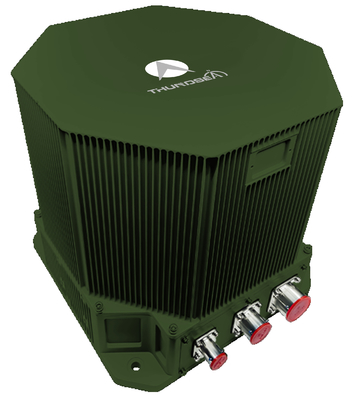

육군 항법 TDL45C 차량에 장착된 광학 지로 위치 및 방향화 장비

차량에 장착된 TDL45C 광학 회전기 위치 및 방향화 장비는 고급 레이저 또는 광섬유 회전기 및 쿼츠 가속도계를 핵심 센서로 사용합니다.정교한 내비게이션 소프트웨어와 함께 스트랩다운 관성 내비게이션 시스템 아키텍처를 사용하는이 시스템은 제로 속도 업데이트 (ZUPT), 관성/위성 기반 통합 탐색 등 여러 운영 방식에서 실시간 내비게이션 데이터를 제공합니다.그리고 관성/오도미터 통합 항법.

응용 분야

이 광적 지로 위치 시스템 은 지오데스틱 조사 차량, 장갑 전투 플랫폼 (전차, 자동 포병,보병 전투 차량), 무인 지상 차량 (UGV), 고속철도 시스템, 농업 기계 및 정밀 탐색을 요구하는 다른 기계화된 플랫폼.이 다재다능한 솔루션은 민간인, 군사 및 산업용.

성능 특성

제로 속도 업데이트 (ZUPT) 기능을 갖춘 자율 항법
오도미터 및 위성 기반 시스템으로 통합 된 내비게이션
정적 상태와 동적 상태 (운동 상태) 에서 정렬 및 초기화
높은 위도 (±65°), 극도로 추운 지역 및 높은 고도 지역에 적합
까다로운 환경에 대한 높은 신뢰성 설계

기술 사양

매개 변수 범주	사양	가치
가속계	달 편차 반복성	≤ 10μg
	월 규모 요인 정확성	≤ 10ppm
	자이로	편향 반복성	≤0.01°/h
스케일 요인 정확성		≤5ppm
무작위 행진		≤0.003°/√hr
특징	각률	≥±400°/초
	각속도	100000°/초2
	가속	> 25g
	편향적 인 태도	어떤 방향성
성능	정렬 시간	≤15분
입력/출력	인터페이스	3 RS422 풀 듀플렉스 시리즈 포트, 1 100M 이더넷 포트
위치 정확성	북쪽 탐색/지향 정확성	≤5m
	관성 탐사/오도미터 조합	≤0.05%D
	북쪽 탐색/지향 정확성	≤0.3mil
	가루 정확성 유지/2h	≤0.3mil
	결합 항법 위치 정확성	≤0.2밀리
AHRS 애플리케이션 성능	방향 정확성	≤0.2밀리
AHRS 애플리케이션 성능	피치 & 롤 정확성	≤0.2밀리
특징	전력 소비	<40W
	무게	<8.2kg
	온도 범위	-40°C~60°C
	충격 저항성	15g, 반신파 11ms
	입력 전압	DC24V ((± 25%)
	냉각 방법	장착판의 유도
	진동 저항	20~2000Hz, 6.06g
	MTBF	>15000시간
