모델 DINS-100 군사 표준과 함께 고 정밀 쌍 축 회전 레이저 지로 관성 내비게이션 시스템
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
DINS-100
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
지불 조건:
T/T
표준 포장:
카튼 상자
제품 요약
모델 DINS-100: 2nm/10d 위치 정확도, 0.005° 자세 정밀도 및 군용 등급 내구성을 갖춘 고정밀 이중 축 회전식 레이저 자이로 INS. 해양 및 미사일 응용 분야를 위한 자율 교정, 전체 온도 보상, 탁월한 환경 적응성이 특징입니다.
제품 맞춤 속성
강조하다
이중 축 회전 레이저 자이로
,고 정밀성 관성 항법 시스템
,보증이 있는 레이저 자이로 항법 시스템
정착 시간:
6시간
위치:
2nm/10d, 피크
속도:
0.5m/s, 1σ
태도:
0.005deg, 1σ
표제:
0.008 × SEC (LAT) DEG, 1σ
괴로운 듯이 내다:
5cm 또는 5%
작동 온도:
-40℃~+55℃
보관 온도:
-55C~+70C
크기(W x D x H):
φ550 × 500 mm
무게:
≤60kg
제품 설명

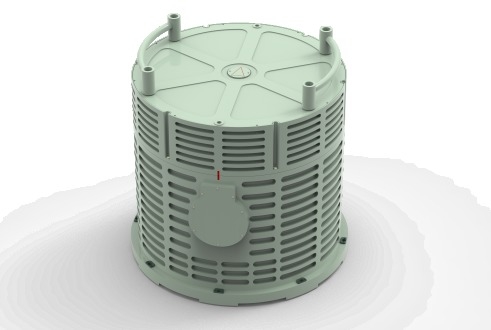

모델 DINS-100 고정도 쌍 축 회전 레이저 지로 관성 내비게이션 시스템
DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.
시스템 개요
이 시스템은 90형 2주파 기계 흔들림 레이저 자이로스코프와 쿼츠 구부러진 가속도 측정기술을 통합합니다.오류 자기 보상 기술을 가진 쌍 축 회전 온라인 자율 정정도 시스템 성능을 크게 향상시킵니다..
전자기 보호 장치 설계, 열 균형 최적화, 진동 모달 분석, 밀폐 설계, 엄격한 제조 과정을 통해이 시스템은 미션 크리티컬 작업에 뛰어난 환경 적응력을 제공합니다..
주요 특징
- 고 정밀 90형 2주파 기계 흔들 레이저 자이로스코프
- 이중축 회전 자율 정렬 및 오류 자율 보상
- 정적 베이스 및 이동적 베이스 초기 정렬 기능
- 전체 온도 범위에서 전체 오류 매개 변수 캘리브레이션 및 보상
- 미리 설정된 GNSS/오도미터/트립 미터 인터페이스 호환성
- 다양한 네비게이션 모드에 구성이 가능합니다.
- 우수한 환경 적응력
- 군사 표준 준수
신청서
- 선박 탐사 시스템
- 수중 잠수함 항해
- 미사일 발사체 위치 및 방향
- 고정도 자세 측정
성능 사양
| 시작 시간 | 6시간 |
| 순수 관성 위치 | 2nm/10d, 피크 |
| 순수한 관성 속도 | 0.5m/s, 1σ |
| 순수한 관성적 인 태도 | 00.005도, 1σ |
| 순수 관성 방향 | 0.008*초 (Lat) deg, 1σ |
| 높이 | 5cm 또는 5% |
측정 범위
| 각속도 | ±400도/초 |
| 가속 | ±20g |
작업 환경
| 작업 온도 | -40°C ~ +55°C |
| 저장 온도 | -55°C ~ +70°C |
| 진동 | 0.04g2/hz @ 20-2000hz |
| 충격 저항성 | 30g @ 6ms에서 정상 작동 50g @ 11ms에서 손상이 없습니다 |
전기 특성
| 작동 전압 | 28VDC |
| 전력 소비 | ≤200W |
| 통신 인터페이스 | RS422/RS232/CAN/이더넷 |
신체적 특성
| 크기 (W * D * H) | φ550 * 500mm |
| 무게 | ≤60kg |
