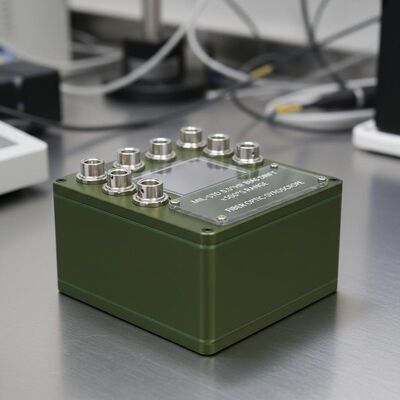

군용급 0.5°/hr 비아스 드리프트 단축 자이로 500°/s 범위 광섬유 자이로스코프
주요 특성
브랜드 이름:
Navioptics
모델 번호:
XB120/F50
원산지:
중국
인증:
CCS
최소 주문 수량:
1 세트
공급능력:
달 당 30 세트
배달 시간:
15 일
표준 포장:
판지 상자
제품 요약
0.5°/hr 바이어스 드리프트, ±500°/s 범위 및 200Hz 대역폭을 갖춘 군용 등급 F50 광섬유 자이로스코프입니다. 컴팩트한 50×50×35mm 디자인으로 -40°C ~ 60°C에서 작동합니다. 5W 이하의 저전력 소모로 성능을 인증받았습니다.
제품 맞춤 속성
강조하다
0.5 °/Hr 고체 자이로스코프
,단 하나 축선 배 자이로스코프
,광섬유 mems 자이로스코프
표시하다:
320 x 240 픽셀,8"TFT 800*600 PIX,3.5 TFT LCD,3.5인치 TFT 디스플레이,3.5"TFT-LCD
제품 설명
0.5 °/Hr 비아스 드리프트 단일 축 지로
모델 XB120/F50 고정도 단축 광섬유 회전경
F50형 광섬유 자이로스코프는 광전기 기술 연구소 (Institute of Photoelectric Technology) 에서 생산한 단축적 저정밀 군사용 광섬유 자이로스코프입니다.베이징 항공 및 우주 과학 대학, 0.5°/hr bias drift 성능을 갖는다.
주요 성과 지표
| 매개 변수 | 사양 | 시험 조건 |
|---|---|---|
| 편향 전체 온도 범위 (-40°C ~ 60°C) 에서 이동 | <0.5°/hr (1σ) | 2H 연속 테스트, 10s 부드러운 결과 |
| 전체 온도 범위 (-40°C ~ 60°C) 에서 편향 유동성 반복성 | <0.5°/hr (1σ) | 6개의 테스트 데이터의 계산 결과 |
| 무작위 행진 | <0.05°/√hr | |
| 스케일 요인 전체 온도 범위 (-40°C ~ 60°C) 에서 비선형성 | <200ppm (1σ) | |
| 전체 온도 범위 (-40°C ~ 60°C) 에서 스케일 인자 반복성 | <200ppm (1σ) | 3개의 테스트 데이터의 계산 결과 |
| 측정된 각률 범위 | ±500°/s | 필요에 따라 조정할 수 있습니다. |
| 대역폭 | ≥200Hz | 내부 폐쇄 루프 대역폭은 2K보다 크며 출력 데이터의 업데이트 속도는 자이로스코프의 대역폭을 결정합니다 |
| 작동 온도 | -40°C ~ 60°C | |
| 저장 온도 | -50°C ~ 70°C | |
| 진동 | 4.2g, 20Hz-1000Hz | 스파이프 주파수 진동 |

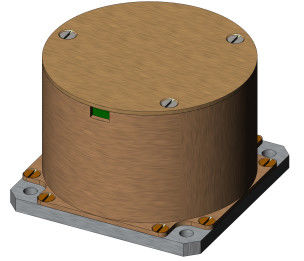

기계적 인터페이스 정의
크기와 무게
| 매개 변수 | 사양 |
|---|---|
| 윤곽 크기 | 50mm * 50mm * 35mm |
| 무게 | ≤ 120g |
| 장착 구멍 간격 | 41mm * 41mm |
| 장착 나사 | φ3입니다.4 |
| 설치 표면 정확성 | 평면 0.01mm |
전력 요구 사항
XB120/F50 광섬유 회전경은 +5V DC 전원 공급에 의해 공급됩니다.
| 매개 변수 | 사양 | 참고문서 |
|---|---|---|
| +5V 전원 공급 | 5W | 최대 충동 전류는 2A에 가깝습니다 |
| -5V 전원 공급 | 3W | |
| 전력 정밀도 | ± 5% | |
| 전력 파동 | 20mV Vpp | |
| 방 온도에서 자이로스코프 전력 소비 | <2W | |
| 전체 온도 회전기의 전력 소비 | <5W | -40°C ~ 60°C |
인터페이스 정의 및 통신 프로토콜
자이로스코프의 외부 인터페이스는 리드 아웃 모드를 채택합니다. 리드 아웃 라인 AF-250A-7*0의 사양12, 단점 및 단선, 길이 150 mm 미만, 납 정의는 색으로 구분됩니다.
배선 테이블
| 전기적 특성 | 납 색 | 납 사양 |
|---|---|---|
| T+ | 녹색 | AF-250A-7*012 |
| T- | 보라색 | AF-250A-7*012 |
| -5V | 노란색 | AF-250A-7*012 |
| GND | 검은색 | AF-250A-7*012 |
| +5V | 빨간색 | AF-250A-7*012 |
