진동 스크리닝 고 대역폭 콤팩트 디자인 제어 등급 광섬유 회전경 TDFG60D
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG60D
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
진동 검사 제어 등급 광섬유 회전경 TDFG60D 제어등급 TDFG60D 광섬유 회전경 소개 광섬유 자이로스코프는 광학 사그나크 효과를 기반으로 한 각속도 센서이며 고성능 디지털 폐쇄 루프 검출 기술을 사용합니다.그것은 연속 포트를 통해 실시간으로 4KHz 이상의 통신원 각속도 정보를 출력이 제품 시리즈는 단일 축, 이중 축 및 3 축 구성을 포함합니다.이중축 및 3축 모델로 복수의 직각 축을 통해 각속도 정보를 공유 광원 및 솔루터 회로 기술을 통해 동기적으로 감지 할 수 있습니다.. 신청서 이 첨단 감지 기술은 가이드 탄약, 토...
제품 맞춤 속성
강조하다
제어등급 광섬유 자이로스코프
,진동 검사 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
2 °/h
정확도 (10 초):
1 °/h ~ 0.5 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.04 °/√hr, 1σ
진동검사:
20~2000Hz,6.06g
대역폭:
＞ 200Hz
무게:
260g 이하
치수:
60mm × 68mm × 47mm
제품 설명

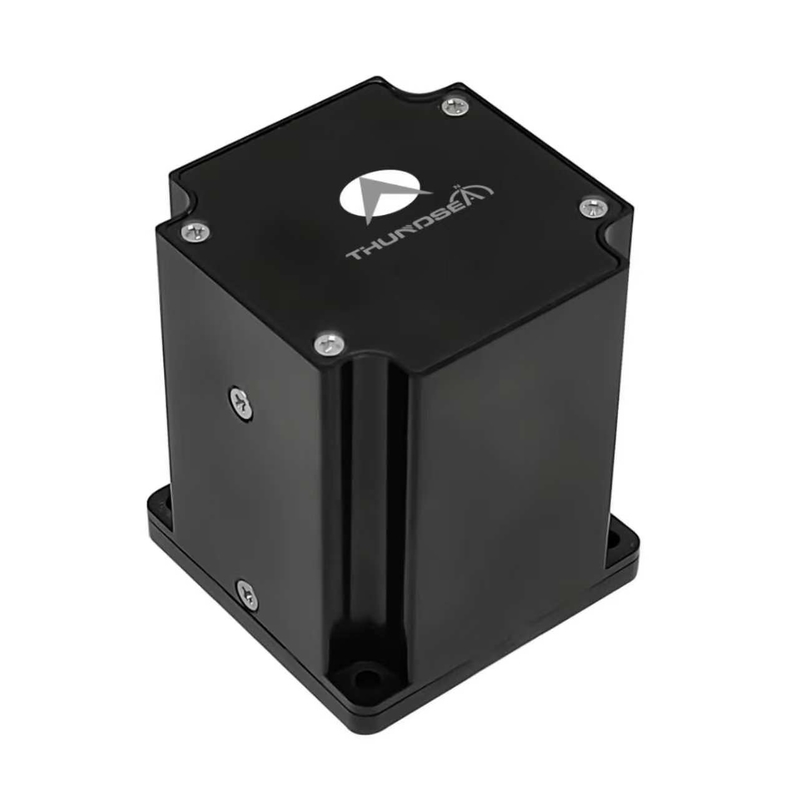

진동 검사 제어 등급 광섬유 회전경 TDFG60D
제어등급 TDFG60D 광섬유 회전경
소개
광섬유 자이로스코프는 광학 사그나크 효과를 기반으로 한 각속도 센서이며 고성능 디지털 폐쇄 루프 검출 기술을 사용합니다.그것은 연속 포트를 통해 실시간으로 4KHz 이상의 통신원 각속도 정보를 출력이 제품 시리즈는 단일 축, 이중 축 및 3 축 구성을 포함합니다.이중축 및 3축 모델로 복수의 직각 축을 통해 각속도 정보를 공유 광원 및 솔루터 회로 기술을 통해 동기적으로 감지 할 수 있습니다..
신청서
이 첨단 감지 기술은 가이드 탄약, 토르페도 내비게이션 플랫폼, 미사일 가이드 아키텍처,항공우주 기지 제어 장치또한 산업 자동화 및 로봇 시스템에서 높은 정확도의 움직임 측정 요구 사항을 충족합니다.
주요 특징
- 움직이는 부분이 없는 완전 고체 설계
- 컴퓨터 통합을 쉽게 하기 위해 디지털 출력으로 즉각적인 기능
- 낮은 소음, 낮은 전력 소비 및 비용 효율적인 운영
- 콤팩트 한 크기, 가벼운 건축물, 유연 한 디자인 옵션
- 높은 신뢰성 및 연장 된 운영 수명
기술 사양
| 성능 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <2°/h |
| 정확성 (10초) | 1°/h~0.5°/h |
| 각성 무작위 걸음 (ARW) | <0.04°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz~4000Hz |
| 출력 신호 보드 속도 | 230400bps~921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 | J30J-9ZKP |
| 전력 소비 | ≤5W |
| MTBF (MIL-HDBK-217-F에 따라) | >120000hr |
| 무게 | ≤260g |
| 크기 | 60mm*68mm*47mm |
