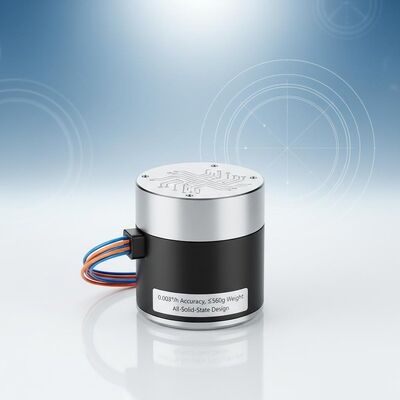

탐사등급 광섬유 회전경 0.003°/h 정확도, ≤560g 무게 및 완전 고체 설계
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG98S
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
내비게이션 등급 TDFG98S FOG는 높은 신뢰성과 함께 뛰어난 정확도(0.003°/h)를 제공합니다. 완전 솔리드 스테이트 설계, 30초의 빠른 시동, 극한 환경(-40℃~+70℃)에서의 견고한 성능이 특징입니다. 항공우주, 방위, 산업 분야의 정밀 항법에 이상적입니다.
제품 맞춤 속성
강조하다
매우 정확 한 광섬유 회전
,내비게이션 등급 광섬유 자이로스코프
,매우 정확 한 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
1 °/h
정확도 (100 초):
0.01 °/h ~ 0.003 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.0015 °/√hr, 1σ
진동검사:
20~500Hz,5.3g
대역폭:
＞ 200Hz
무게:
≤560g
치수:
98mm × 98mm × 35mm
제품 설명
내비게이션 등급 TDFG98S 광섬유 회전경
TDFG98S 광섬유 회전경은 사그나크 효과를 이용한 고정도 각속도 센서입니다.일련 통신을 통해 실시간 각속도 데이터를 전달합니다.이 네비게이션 수준의 FOG는 관성 내비게이션 시스템의 핵심 감지 단위로 작용하여 관성 공간에 비해 세 개의 직각 방향으로 각속의 정확한 측정이 가능합니다.
신청서
관측 무기, 항공기, 차량, 선박, 잠수함, 궤도 탐지 시스템 등 여러 플랫폼에서 관절 항법 및 자세 참조 장비에 이상적입니다.중고고등 산업용 용품.
주요 특징
- 뛰어난 안정성과 유연한 설계 옵션으로 높은 정밀도
- 가동 부품이 없는 고체 구조물
- 원활한 통합을 위해 디지털 출력으로 빠른 시작 기능
- 소음도 낮고 전력 소모도 최소화
- 높은 신뢰성과 연장된 수명으로 비용 효율적인 솔루션
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (100초) | 00.01°/h ~ 0.003°/h |
| 각성 무작위 걸음 (ARW) | <0.0015°/√hr, 1σ |
| 진동 검사 | 20~500Hz, 5.3g |
| 대역폭 | > 200Hz |
| 시간 가동 | 30대 |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz ~ 4000Hz |
| 출력 신호 보드 속도 | 115200bps ~ 921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 (9 핀) | J30JZ/XN9TJCAL01 |
| 전력 소비 | ≤3W |
| MTBF (MIL-HDBK-217-F에 따라) | > 150,000시간 |
| 무게 | ≤560g |
| 크기 | 98mm * 98mm * 35mm |
내장된 자기 테스트:전체적인 자기 진단 기능은 운영 신뢰성과 시스템 무결성을 보장합니다.
