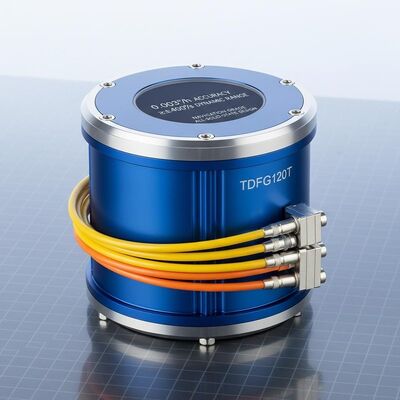

내비게이션 등급 TDFG120T 광섬유 회전경 0.003°/h 정확도 및 ≥±400°/s 동적 범위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG120T
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
0.003°/h 정확도, ±400°/s 범위 및 MIL-HDBK-217-F 신뢰성을 갖춘 내비게이션 등급 TDFG120T FOG. 완전 고체 설계는 즉각적인 시작, 낮은 전력 소비 및 극한 환경(-40℃ ~ +70℃)에서도 강력한 성능을 보장합니다.
제품 맞춤 속성
강조하다
첨단 안개 광섬유 자이로스코프
,첨단 내비게이션 광섬유 자이로스코프
,고정도 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
1 °/h
정확도 (100 초):
0.003 °/h ~ 0.001 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.0006 °/√hr, 1σ
진동검사:
20~500Hz,3.2g
대역폭:
＞ 200Hz
무게:
≤1500g
치수:
60mm×60mm×28mm
제품 설명
첨단 항법급 TDFG120T 광섬유 회전경
고밀도 광섬유 회전경, 시속 0.003°의 정확성
제품 개요
TDFG120T 광섬유 회전경은 광학 사그나크 효과를 기반으로 작동하며 고성능 디지털 폐쇄 루프 탐지 기술을 갖추고 있습니다. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.
신청서
관측 탄약, 항공기, 육상 차량, 해상선/잠수함, 궤도 탐지 플랫폼 등 여러 영역에서 관동 항법 및 자세 참조 시스템에 적합합니다.중고고급 산업용 용품.
주요 특징
- 움직이는 부분이 없는 완전 고체 설계
- 디지털 출력으로 매우 짧은 시작 시간
- 뛰어난 안정성과 유연한 디자인으로 높은 정밀도
- 높은 신뢰성 및 긴 운용 수명
- 낮은 소음, 낮은 전력 소비 및 비용 효율적인 운영
기술 사양
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (100초) | 00.003°/h ~ 0.001°/h |
| 각성 무작위 걸음 (ARW) | <0.0006°/√hr, 1σ |
| 진동 검사 | 20~500Hz, 3.2g |
| 대역폭 | > 200Hz |
| 시간 가동 | 30대 |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz ~ 4000Hz |
| 출력 신호 보드 속도 | 115200bps ~ 921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 (9 핀) | J30JZ/XN9TJCAL01 |
| 전력 소비 | ≤4.5W |
| MTBF (MIL-HDBK-217-F에 따라) | >100,000시간 |
| 무게 | ≤ 1500g |
| 크기 | Φ117mm*24mm 60mm*60mm*28mm |
이 탐사용 광섬유 회전경은 항공우주, 국방 및 산업 분야에서 가장 까다로운 관성 측정 응용 프로그램에 특별한 정확성과 신뢰성을 제공합니다.
