세 축 내비게이션 등급 광섬유 회전경 0.01°/h 정확도와 RS-422 출력
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG60T
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
TDFG60T: 0.01°/h 정확도, ±400°/s 범위, 10초 시동을 갖춘 내비게이션 등급 FOG. 완전 고체 설계, RS-422 출력, MIL-HDBK-217F 신뢰성(>100,000시간). 항공우주, 해양 및 산업 INS에 이상적입니다.
제품 맞춤 속성
강조하다
내비게이션 등급 광섬유 자이로스코프
,3축 광섬유 회전경
동적 범위 바이어스:
≥±400°/s
켜짐 시간:
10초
정확도 (100 초):
0.02 °/h ~ 0.01 °/h
출력 신호 형식:
RS-422
무게:
≤550g
치수:
60mm×60mm×28mm
제품 설명

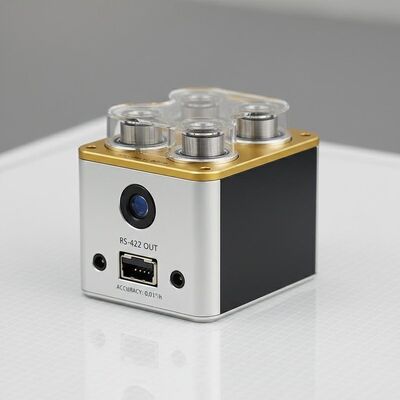

3축 내비게이션 등급 광섬유 회전경 TDFG60T
TDFG60T 네비게이션 등급 광섬유 회전경은 광학 사그나크 효과를 기반으로 한 고급 각속도 센서입니다. 고성능 디지털 폐쇄 루프 감지 기술을 활용하여일련 통신을 통해 실시간 운반자 각속 정보 출력. 세 개의 단일 축 고 정밀 단위 또는 세 축 통합 구성으로 사용할 수 있습니다. 이 회전경은 관성 내비게이션 솔루션의 핵심 센서로 사용됩니다.관상 공간에 대한 3개의 직각 방향으로 각속도를 측정하는.
신청서
이 항법용 광섬유 회전경은 관성 항법 시스템과국토 차량, 해상선, 잠수함, 궤도 탐지 시스템, 중고급 산업용.
주요 특징
- 낮은 소음, 낮은 전력 소비, 비용 효율적인 설계
- 뛰어난 안정성과 유연한 구성 옵션으로 높은 정밀도
- 가동 부품이 없는 고체 구조물
- 신속한 시작 능력과 원활한 통합을 위한 디지털 출력
- 예외적인 신뢰성 및 연장된 운용 수명
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (100초) | 00.02°/h~0.01°/h |
| 각성 무작위 걸음 (ARW) | <0.005°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 내장 된 자기 검증 | -- |
| 출력 신호 업데이트 속도 | 500Hz~2000Hz |
| 출력 신호 보드 속도 | 230400bps~921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 (9 핀) | J30JZ/XN9TJCAL01 |
| 전력 소비 | ≤4.5W |
| MTBF (MIL-HDBK-217-F에 따라) | >100,000시간 |
| 무게 | ≤550g |
| 크기 | Φ59mm*20mm / 60mm*60mm*28mm |
