탐사등급 TDFG50T 고정밀과 고체 상태 설계의 광섬유 자이로스코프
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
tdfg50t
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
내비게이션 등급 TDFG50T FOG는 ±400°/s 범위, <1°/h 바이어스 안정성 및 0.007°/√hr ARW를 제공합니다. 완전 고체 설계는 항공우주, 해양 및 산업 응용 분야에서 500Hz 대역폭, 500g 이하의 무게, -40~+70℃ 작동으로 신뢰성을 보장합니다.
제품 맞춤 속성
강조하다
내비게이션 등급 광섬유 자이로스코프
,정확 한 항법 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
1 °/h
정확도 (100 초):
0.04 °/h ~ 0.02 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.007 °/√hr, 1σ
진동검사:
20~2000Hz,6.06g
대역폭:
＞ 200Hz
무게:
≤500g
치수:
60mm×60mm×28mm
제품 설명

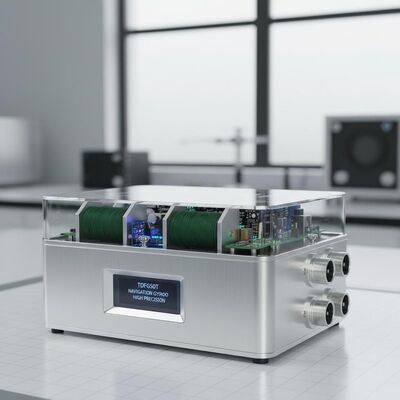

내비게이션 등급 TDFG50T 광섬유 회전경
제품 개요
TDFG50T 광섬유 회전경은 광학 사그나크 효과를 활용한 고정도 각도 속도 센서로 작동합니다.일련 통신 인터페이스를 통해 실시간 각속도 데이터를 제공합니다.이 장치는 관성 내비게이션 시스템의 핵심 부품으로 작동합니다.3개의 직각축을 따라 각방속의 정확한 측정을 위해 3개의 독립적인 단일축 구성 또는 통합된 3축 설계로 사용할 수 있습니다..
신청서
이 광섬유 자이로스코프는 유도 무기 시스템, 항공 우주 플랫폼, 지상 차량, 해상선, 잠수함 및 궤도 탐지 시스템을 포함한 다양한 응용 프로그램을 위해 설계되었습니다.그것은 관성 항법 시스템 (INS) 과 자세 참조 시스템 (ARS) 두 가지에서 중요한 구성 요소로 작용합니다., 정밀 동작 감지 기능을 필요로 하는 중고 고가의 산업용 애플리케이션을 지원합니다.
주요 특징
- 뛰어난 안정성과 유연한 설계 옵션으로 높은 정밀도
- 가동 부품이 없는 고체 구조물
- 원활한 통합을 위해 빠른 시작 시간 및 디지털 출력
- 소음도 낮고 전력 소모도 최소화
- 높은 신뢰성과 연장된 수명으로 비용 효율적인 솔루션
기술 사양
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (100초) | 00.04°/h~0.02°/h |
| 각성 무작위 걸음 (ARW) | <0.007°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz~2000Hz |
| 출력 신호 보드 속도 | 230400bps~921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 (9 핀) | J30JZ/XN9TJCAL01 |
| 전력 소비 | ≤4.5W |
| MTBF (MIL-HDBK-217-F에 따라) | >100,000시간 |
| 무게 | ≤ 500g |
| 크기 | Φ50mm*19mm / 60mm*60mm*28mm |
