탐사 등급 TDFG40T 광섬유 회전경, 매우 민감한 성능과 동적 범위 ≥±400°/s
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG40T
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
내비게이션 등급 TDFG40T FOG는 높은 정밀도(0.04°/h 정확도), 견고한 진동 저항(6.06g) 및 컴팩트한 디자인(60×60×28mm)을 제공합니다. 항공우주, 해양 및 산업 응용 분야를 위한 전고체 신뢰성, 빠른 시작 및 디지털 출력이 특징입니다.
제품 맞춤 속성
강조하다
내비게이션 등급 광섬유 자이로스코프
,매우 민감한 광섬유 회전경
동적 범위:
≥±400°/s
바이어스 런:
1 °/h
정확도 (100 초):
0.1 °/h ~ 0.04 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.03 °/√hr, 1σ
진동검사:
20~2000Hz,6.06g
대역폭:
＞ 200Hz
무게:
≤350g
치수:
60mm×60mm×28mm
제품 설명

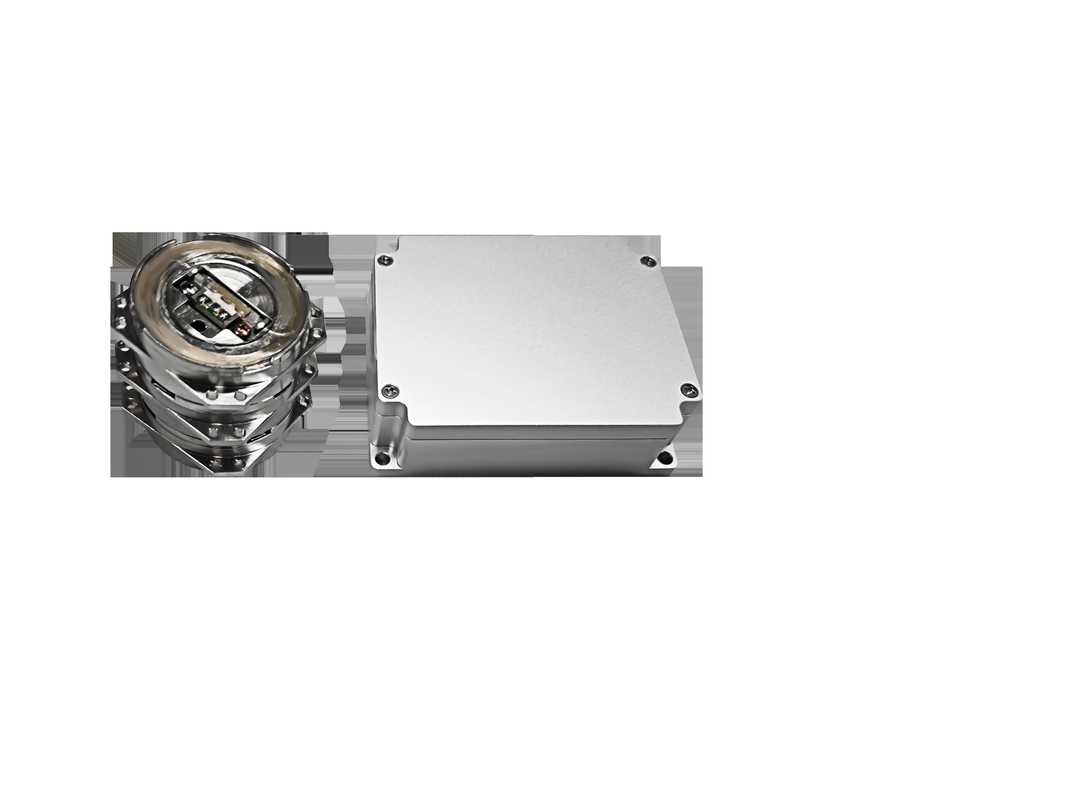

내비게이션 등급 TDFG40T 광섬유 회전경
The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.
기술 개요
광섬유 자이로스코프는 사그나크 효과 원리에 따라 작동하며 각속도 센서로 작동합니다.TDFG40T는 일련 인터페이스를 통해 실시간 운반자 각 속도 정보를 출력하기 위해 고성능 디지털 폐쇄 루프 검사를 사용합니다.이 회전경은 단일 축 단위 또는 3 축 통합 시스템으로 구성 될 수 있습니다.관성 내비게이션 솔루션의 핵심 센서로서 관성 공간에 대한 3 개의 직각 방향으로 각속도를 감지하여.
신청서
이 광섬유 자이로스코프는 유도무기 시스템, 항공우주 플랫폼, 지상 차량, 해상선, 잠수함,및 궤도 탐지 시스템관성 항법 시스템 (INS) 과 자세 참조 시스템 (ARS) 의 중요한 구성 요소로 작용합니다.정밀 동작 감지 기능을 필요로 하는 중고 고품질 산업용 애플리케이션을 지원하는 동시에.
주요 특징
- 낮은 소음, 낮은 전력 소비 및 비용 효율적인 운영
- 원활한 디지털 회로 통합을 위한 디지털 출력으로 최소 시작시간
- 뛰어난 안정성과 유연한 설계 옵션으로 높은 정밀도
- 가동 부품이 없는 고체 구조물
- 예외적인 신뢰성 및 연장된 운용 수명
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (100초) | 00.1°/h~0.04°/h |
| 각성 무작위 걸음 (ARW) | <0.03°/√hr, 1σ |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz~2000Hz |
| 출력 신호 보드 속도 | 230400bps~921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 (9 핀) | J30JZ/XN9TJCAL01 |
| 전력 소비 | ≤4.5W |
| MTBF (MIL-HDBK-217-F에 따라) | >100,000시간 |
| 무게 | ≤ 350g |
| 크기 | 42mm*42mm*14mm 60mm*60mm*28mm |
