고 정밀 링 레이저 자이로스코프 TDLG50S 0.015°/h 편향 안정성 및 관성 내비게이션을 위한 넓은 동적 범위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
tdlg50s
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
0.015°/h 바이어스 안정성, ±400°/s 범위 및 MIL-HDBK-217-F MTBF >10,000hr를 갖춘 고정밀 TDLG50S 링 레이저 자이로스코프. 항공우주, 해양 및 차량 내비게이션 시스템을 위한 컴팩트한 충격 방지 설계.
제품 맞춤 속성
강조하다
고정밀 반지 레이저 회전경
,고리형 레이저 자이로스코프
제품 설명

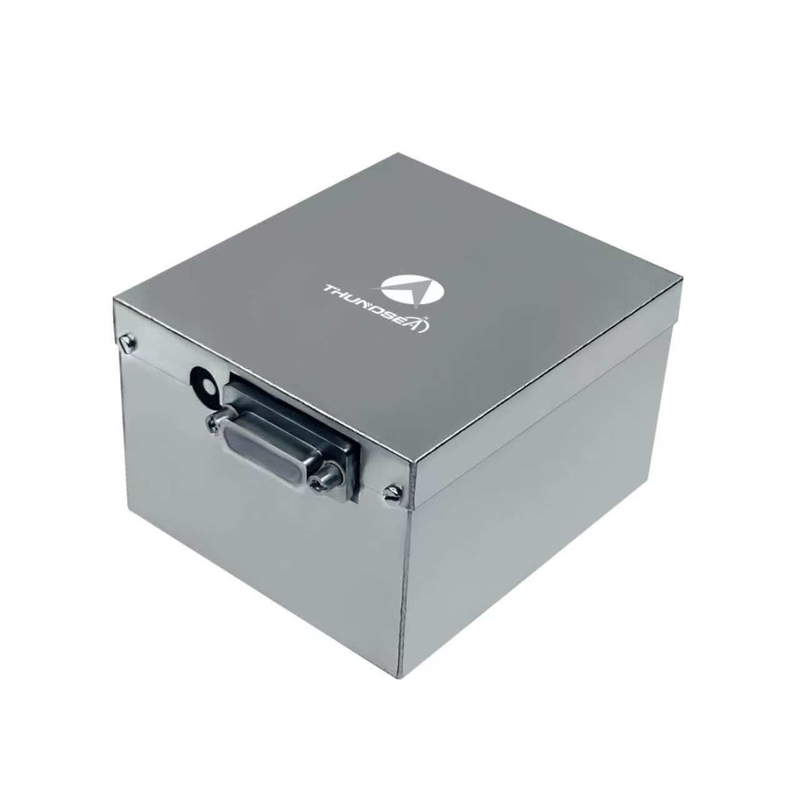

고정도 TDLG50S 반지 레이저 회전경
TDLG50S 링 레이저 자이로스코프는 사그나크 효과 원리에 따라 작동하며 링 유리 구멍 내 레이저 간섭 단계 차이를 감지하여 운반자 각 증가를 측정합니다.이 통합 된 회전경 은 탁월 한 신뢰성 을 제공합니다, 환경 적응력, 그리고 안정적인 성능으로 세계적으로 가장 널리 사용되는 고 정밀성 관성 내비게이션 센서 중 하나입니다.
신청서
우주선, 항공기, 인공 위성, 차량, 선박 및 잠수함 등 고급 애플리케이션에서 관성 내비게이션 시스템 및 자세 참조 장비에 이상적입니다.
주요 특징
- 통합 광 경로 및 회로 설계, 쉽게 설치하기 위한 간단한 구조
- 콤팩트 한 크기, 가벼운 구조, 제어 된 전력 소비
- 높은 신뢰성, 뛰어난 충격 및 진동 저항성
- 강력한 환경 적응력 및 넓은 동적 응답 대역폭
- 정확한 측정에 필요한 디지털 신호 출력
기술 사양
| 성능 특성 | |
|---|---|
| 편차 안정성 (1σ) | 00.015°/h ~ 0.006°/h |
| 제로 비아스 반복성 (1σ) | 00.005°/h ~ 0.003°/h |
| 각성 무작위 걸음 (ARW) | 00.003°/√hr ~ 0.0015°/√hr |
| 스케일 요인 오류 (1σ) | ≤5ppm |
| 동적 범위 | ≥±400°/s |
| 대역폭 | > 200Hz |
| 전기 인터페이스 | |
| 시간 가동 | <5초 |
| 출력 신호 형식 | TTL |
| 내장 된 자기 검증 | 네 |
| 출력 신호 업데이트 속도 | 1Hz |
| 출력 신호 보드 속도 | 115200 |
| 환경 사양 | |
| 진동 충격 | 75g, 반 시노스, 6ms |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 물리적 사양 | |
| 전원 공급 | ±15V, ±5V |
| 커넥터 | J30JM-25ZKP (25 핀) |
| 전력 소비 | ≤3W |
| MTBF (MIL-HDBK-217-F에 따라) | >10,000시간 |
| 무게 | 00.64kg |
| 크기 | 90mm * 73mm * 51mm |
