고 정밀 TDLG90S 반지 레이저 회전경 0.002°/h 편향 안정성 및 넓은 동적 범위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDLG90S
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
고정밀 TDLG90S 링 레이저 자이로스코프: 매우 낮은 바이어스 안정성(0.002°/h), ARW(0.0004°/√hr) 및 배율 오류(≤2ppm)가 특징입니다. 항공우주, 해양 및 육상 항법에 대한 인증을 받았습니다. 넓은 동적 범위(±400°/s) 및 >200Hz 대역폭을 갖춘 컴팩트한(2kg) 견고한 디자인입니다.
제품 맞춤 속성
강조하다
고정밀 반지 레이저 회전경
,고리형 레이저 자이로스코프
바이어스 안정성 (1σ):
0.004 °/h ~ 0.002 °/h
제로 바이어스 반복성(1σ):
0.002 °/h ~ 0.001 °/h
ARW 밸런스 (Angular Random Walk):
0.0007 °/√hr ~ 0.0004 °/√hr
스케일 팩터 오류 (1σ):
2ppm 이하
동적 범위:
≥±400°/s
대역폭:
＞ 200Hz
무게:
2kg
치수:
151mm × 126mm × 57mm
제품 설명

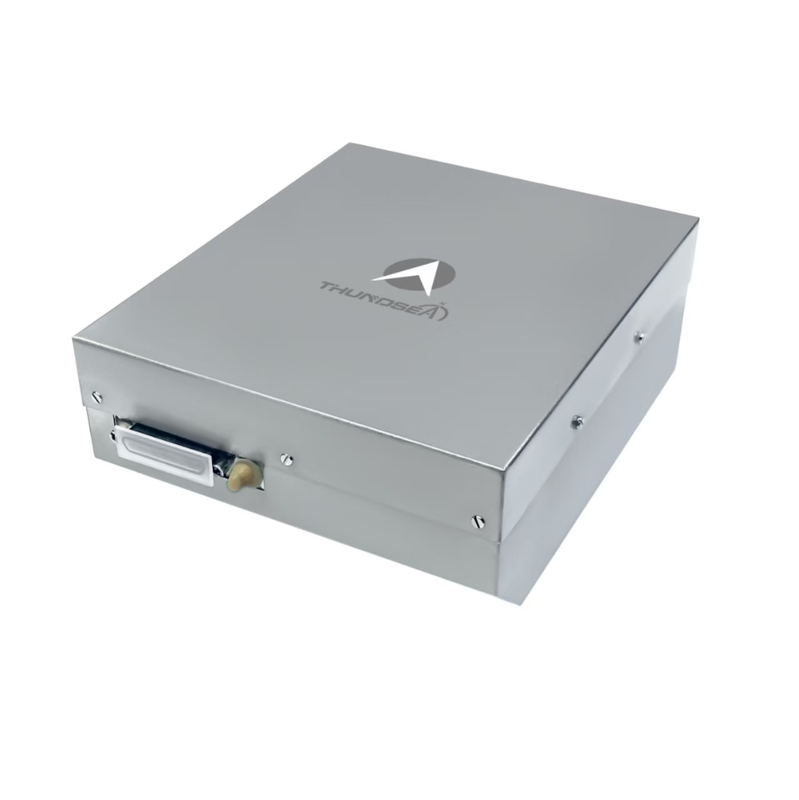

고정밀 TDLG90S 링 레이저 자이로스코프
TDLG90S 링 레이저 자이로스코프는 Sagnac 효과 원리로 작동하며 닫힌 공진 공동 내에서 시계 방향과 시계 반대 방향 레이저 빔 사이의 간섭 위상 차이를 활용하여 각도 증분을 정확하게 측정합니다. 이 자이로스코프는 높은 통합성, 탁월한 신뢰성, 강력한 환경 적응성 및 안정적인 작동 성능을 갖추고 있어 고정밀 관성 항법 시스템의 핵심 센서입니다.
응용
다음 분야에서 관성 항법 시스템(INS) 및 자세 방향 참조 시스템(AHRS)과의 통합 인증을 받았습니다.
- 항공우주 플랫폼(우주선/항공기/위성)
- 해양 시스템(수상 선박/잠수함)
- 지상파 항법 모듈(자동차)
주요 특징
- 간단한 구조로 통합된 광경로 및 회로 설계로 설치가 용이함
- 컴팩트한 크기, 가벼운 구조, 제어 가능한 전력 소비
- 뛰어난 충격 및 진동 저항으로 높은 신뢰성
- 강력한 환경 적응성과 안정적인 운영 성능
- 디지털 신호 출력을 통한 넓은 동적 응답 대역폭
기술 사양
| 성능 매개변수 | 사양 |
|---|---|
| 바이어스 안정성(1σ) | 0.004°/시간 ~ 0.002°/시간 |
| 제로 바이어스 반복성(1σ) | 0.002°/시간 ~ 0.001°/시간 |
| 각도 랜덤 워크(ARW) | 0.0007°/√hr ~ 0.0004°/√hr |
| 스케일 팩터 오류(1σ) | 2ppm 이하 |
| 다이내믹 레인지 | ≥ ±400°/초 |
| 대역폭 | > 200Hz |
| 시간을 켜십시오 | 5초 미만 |
| 출력 신호 형식 | TTL |
| 내장 자체 테스트 | 예 |
| 출력 신호 업데이트 속도 | 1Hz |
| 출력 신호 전송 속도 | 115200 |
| 진동 충격 | 75g, 하프 사인, 6ms |
| 작동 온도 | -40℃ ~ +70℃ |
| 보관온도 | -55℃ ~ +85℃ |
| 전원공급장치 | ±15V, ±5V |
| 커넥터(25핀) | J30JM-37ZKP36 |
| 소비전력 | 3W 이하 |
| MTBF(MIL-HDBK-217-F 기준) | > 10,000시간 |
| 무게 | 2kg |
| 치수 | 151mm * 126mm * 57mm |
