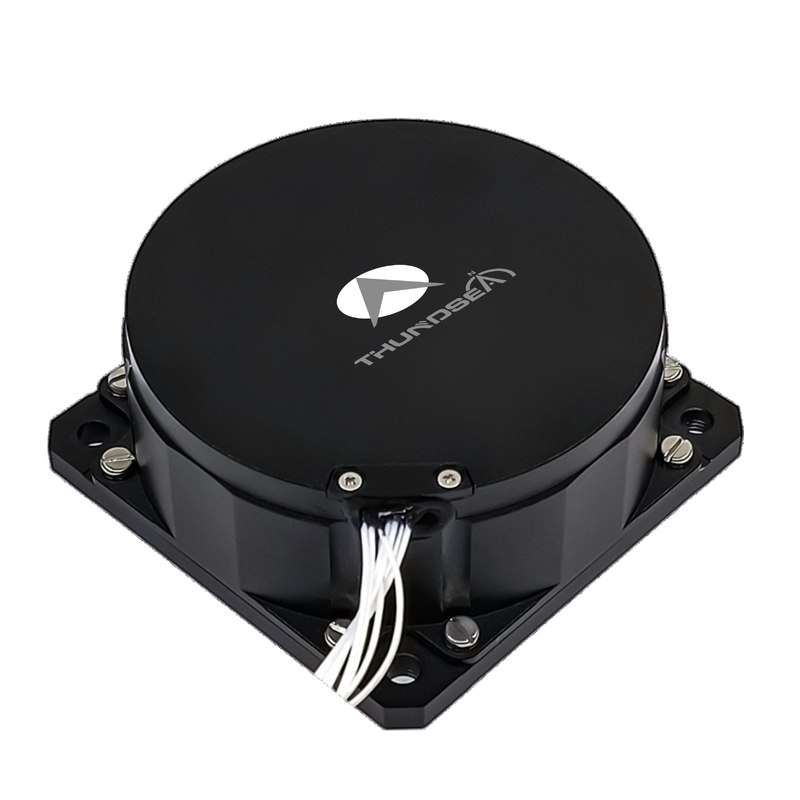

제어등급 TDFG70S 정밀 탐색용 콤팩트 고정도 광섬유 회전경 (FOG)
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDFG70S
원산지:
중국
인증:
CCS
최소 주문 수량:
한 셋트
공급능력:
달 당 30개 세트
배달 시간:
15일
표준 포장:
카튼 상자
제품 요약
제어등급 TDFG70S 광섬유 자이로스코프 컴팩트 제품 개요 TDFG70S 광섬유 회전경은 광 시스템에서 사그나크 효과를 작동하는 첨단 각속도 감지 장치입니다. 정교한 디지털 폐쇄 루프 제어 시스템을 갖추고 있습니다.,고속 일련 인터페이스를 통해 움직이는 플랫폼의 각속도 측정을 실시간으로 제공하며 샘플링 속도는 4kHz를 초과합니다. 구성 및 기능 단일 축, 이중 축 및 3 축 구성에서 사용할 수 있는 이 제품 라인은 포괄적인 동적 운동 분석을 위해 다중 축 동기화를 가능하게 합니다.이중 및 3축 변종은 공유 광학적 구성 요소와 전...
제품 맞춤 속성
강조하다
소형 광 섬유용 자이로스코프
,제어등급 광섬유 자이로스코프
동적 범위:
≥±400°/s
바이어스 런:
1 °/h
정확도 (10 초):
0.05 °/h ~ 0.03 °/h
ARW 밸런스 (Angular Random Walk):
＜ 0.005 °/√hr, 1σ
진동검사:
20~2000Hz,6.06g
대역폭:
＞ 200Hz
무게:
≤300g
치수:
70mm × 70mm × 30mm
제품 설명
제어등급 TDFG70S 광섬유 자이로스코프 컴팩트
제품 개요
TDFG70S 광섬유 회전경은 광 시스템에서 사그나크 효과를 작동하는 첨단 각속도 감지 장치입니다. 정교한 디지털 폐쇄 루프 제어 시스템을 갖추고 있습니다.,고속 일련 인터페이스를 통해 움직이는 플랫폼의 각속도 측정을 실시간으로 제공하며 샘플링 속도는 4kHz를 초과합니다.
구성 및 기능
단일 축, 이중 축 및 3 축 구성에서 사용할 수 있는 이 제품 라인은 포괄적인 동적 운동 분석을 위해 다중 축 동기화를 가능하게 합니다.이중 및 3축 변종은 공유 광학적 구성 요소와 전자 처리 단위를 갖춘 통합 설계로 동시다발적으로 직각 축 검출을 달성합니다., 모든 축에서 정확한 측정 일관성을 보장합니다.
신청서
가이드 무기, 전술 미사일, 토르페도, 자세 제어 시스템 및 정확한 움직임 감지 기능을 필요로하는 중고급 산업 장비에 대한 안정화 및 제어 장비에 이상적입니다.
주요 특징
- 움직이는 부분이 없는 완전 고체 설계
- 컴퓨터 통합을 쉽게 하기 위해 디지털 출력으로 즉각적인 기능
- 콤팩트 한 크기, 가벼운 건축물, 유연 한 디자인 옵션
- 낮은 소음, 낮은 전력 소비 및 비용 효율적인 운영
- 높은 신뢰성 및 연장 된 운영 수명
기술 사양
| 성능 매개 변수 | 사양 |
|---|---|
| 동적 범위 | ≥±400°/s |
| 선행중의 편견 | <1°/h |
| 정확성 (10초) | 00.05°/h ~ 0.03°/h |
| 각형 무작위 걸음 (1σ) | <0.005°/√hr |
| 진동 검사 | 20~2000Hz, 6.06g |
| 대역폭 | > 200Hz |
| 시간 가동 | 10s |
| 출력 신호 형식 | RS-422 |
| 출력 신호 업데이트 속도 | 500Hz ~ 4000Hz |
| 출력 신호 보드 속도 | 115200bps ~ 921600bps |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -55°C ~ +85°C |
| 전원 공급 | 5V |
| 커넥터 | J30J-15TJL |
| 전력 소비 | ≤3W |
| MTBF (MIL-HDBK-217-F에 따라) | > 150,000시간 |
| 무게 | ≤ 300g |
| 크기 | 70mm * 70mm * 30mm |
