제품 상세 정보:
|
| 다이내믹 레인지: | ≥ ± 400 °/s | 바이어스 런: | 1 °/h |
|---|---|---|---|
| 정확도 (100 초): | 0.04 °/h ~ 0.02 °/h | ARW 밸런스 (Angular Random Walk): | ＜ 0.007 °/√hr, 1σ |
| 진동 스크리닝: | 20 ~ 2000Hz, 6.06g | 대역폭: | ＞ 200Hz |
| 무게: | ≤ 500g | 크기: | 60mm×60mm×28mm |
| 강조하다: | 내비게이션 등급 광섬유 자이로스코프,정확 한 항법 광섬유 회전경 |
||

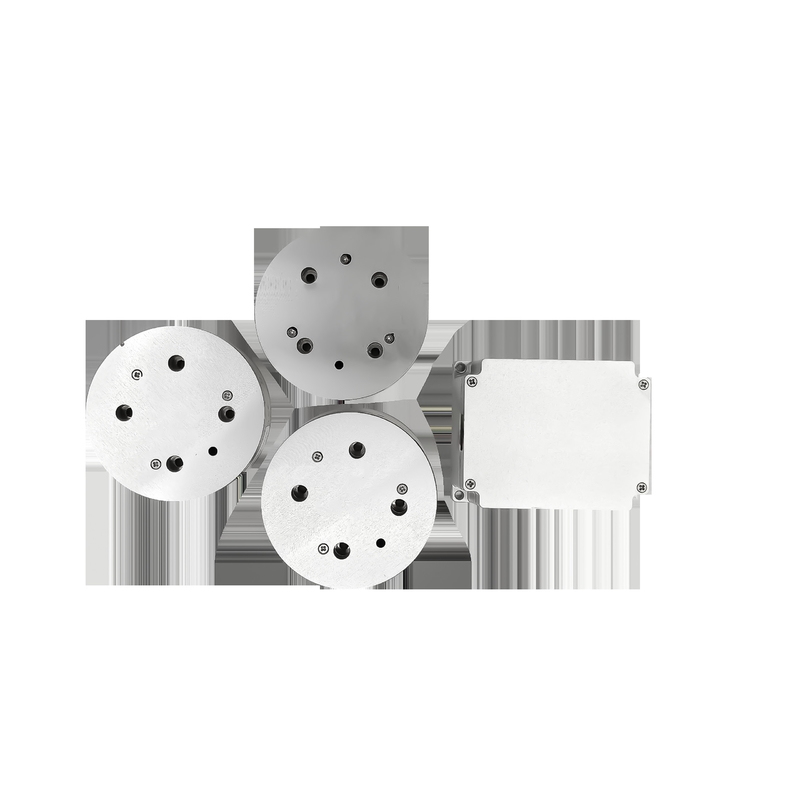

내비게이션 등급 TDFG50T 광섬유 회전경
1 소개
광섬유 회전경 (FOG) 은 광학 사그나크 효과를 이용한 각율 센서 역할을 합니다.그것은 일련 통신 인터페이스를 통해 실시간 모의 각속도 데이터를 제공합니다.이 장치는 세 개의 독립적인 단일 축 고 정밀 FOG 또는 세 축 통합 구성이 구현 될 수있는 관성 항법 시스템의 핵심 구성 요소로 사용됩니다.이러한 구성은 관상 공간에 대한 세 개의 직각 축을 따라 각 속도 구성 요소의 정확한 측정을 가능하게합니다..
2적용
광섬유 자이로스코프는 다양한 영역에 널리 적용됩니다. 가이드 무기 시스템, 항공 우주 플랫폼, 지상 차량, 해상선, 잠수함,및 궤도 탐지 시스템그것은 관성 내비게이션 시스템 (INS) 과 자세 참조 시스템 (ARS) 의 중요한 구성 요소로 작용합니다.또한 정밀 동작 감지 기능을 필요로 하는 중고 고가의 산업용 애플리케이션을 지원합니다..
3특징
높은 정확성, 더 나은 안정성, 유연한 설계
움직일 수 있는 부품이 없는 고체 상태 설계;
디지털 회로에 쉽게 통합할 수 있는 매우 짧은 시작 시간과 디지털 출력
낮은 소음, 낮은 전력 소비, 낮은 비용
높은 신뢰성 및 긴 수명
4 주요 매개 변수
|
동적 범위 |
≥±400°/s |
|
선행중의 편견 |
<1°/h |
|
정확성(100초) |
00.04°/h~0.02°/h |
|
ARW(각형 무작위 걸음 |
<0.007°/√hr,1σ |
|
진동 검사 |
20~2000Hz,60.06g |
|
대역폭 |
>200Hz |
|
시간을 켜 |
10s |
|
출력 신호 형식 |
RS-422 |
|
자기 테스트를 통해 구축 |
-- |
|
출력 신호 업데이트 속도 |
500Hz~2000Hz |
|
출력 신호 baud 속도 |
230400bps~921600bps |
|
작동 온도 |
- 40°C ~ + 70°C |
|
저장 온도 |
- 55°C ~ + 85°C |
|
전원 공급 |
5V |
|
커넥터 (9 핀) |
J30JZ/XN9TJCAL01 |
|
전력 소비 |
≤4.5w |
|
MTBF (MIL-HDBK-217-F에 따라) |
>100000시간 |
|
무게 |
≤ 500g |
|
크기 |
Φ50mm×19mm |
|
60mm × 60mm × 28mm |
