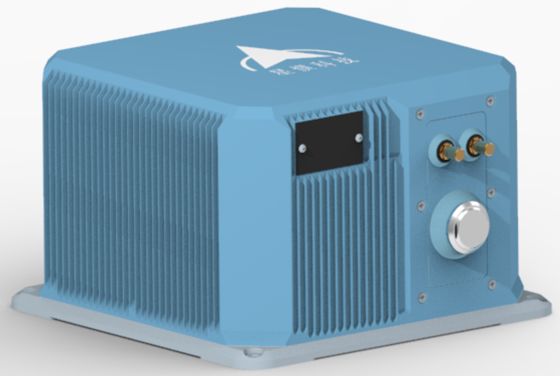

작은 크기의 TDFG99IMU 광섬유 관성 단위, 높은 정확성과 가벼운 무게를 가진 동적 측정
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
tdfg99imu
원산지:
중국
인증:
CCS
최소 주문 수량:
하나의 세트
지불 조건:
l/c, t/t
표준 포장:
상자 상자
제품 요약
작은 크기의 TDFG99IMU 광섬유 관성 단위 이 콤팩트하고 가벼운 광섬유 관성 단위는 낮은 전력 소비로 높은 정밀도를 제공합니다.높은 충격 및 높은 진동 환경에서 안정적인 성능을 보장합니다.순수한 스트랩다운 애플리케이션에 이상적입니다. 다음 세대의 무인 플랫폼, 수중/토르페도 시스템,그리고 미사일 무기 플랫폼은 소형화 된 고 정밀성 관성 기술을 필요로 합니다.. 주요 특징 컴팩트하고 가벼운 디자인으로 낮은 전력 소비 고정밀 광섬유 기술 높은 충격 환경의 8점 진동 완화 순수한 스트랩다운 용도로 적합합니다. 각 및 선형 운동의 동...
제품 맞춤 속성
강조하다
소형 광섬유 관성 측정 장치
,높은 정확성 IMU 센서
,경량 관성 측정 장치
제로 바이어스 안정성 (100S):
0.005 °/h
제로 바이어스 안정성 (10S):
0.01 °/h
가변 온도 제로 바이어스 안정성:
0.02 °/h
전체 온도 스케일 계수:
≤150ppm
랜덤 워크 계수:
0.001 °/h
입력 범위:
400 °/s
제품 설명
작은 크기의 TDFG99IMU 광섬유 관성 단위
이 콤팩트하고 가벼운 광섬유 관성 단위는 낮은 전력 소비로 높은 정밀도를 제공합니다.높은 충격 및 높은 진동 환경에서 안정적인 성능을 보장합니다.순수한 스트랩다운 애플리케이션에 이상적입니다. 다음 세대의 무인 플랫폼, 수중/토르페도 시스템,그리고 미사일 무기 플랫폼은 소형화 된 고 정밀성 관성 기술을 필요로 합니다..
주요 특징
- 컴팩트하고 가벼운 디자인으로 낮은 전력 소비
- 고정밀 광섬유 기술
- 높은 충격 환경의 8점 진동 완화
- 순수한 스트랩다운 용도로 적합합니다.
- 각 및 선형 운동의 동적 측정
- 다음 세대의 무인 플랫폼과 호환됩니다.
성능 사양
자이로스코프 성능
| 성능 지표 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 제로 비아스 안정성 (100s) | 0편향 안정성 | 00.005°/h | |
| 0편향 안정성 (10s) | 0편향 안정성 | 00.01°/h | |
| 변수 온도 제로 편차 | 0편향 안정성 | 00.02°/h | |
| 규모 요인 | 전체 온도 계수 인수 | ≤ 150ppm | |
| 무작위 걷는 계수 | 다른 지표 | 0.001°/h | |
| 입력 범위 | 다른 지표 | 400°/s |
가속기 성능
| 성능 지표 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 오차 월별 포괄적 오류 | 오차 지수 | 20μg | |
| 제로 비아스 온도 민감도 | 0편향 지표 | 20μg/°C | |
| 스케일 요인 월 전체 오류 | 규모 요인 | 20ppm | |
| 스케일 요인 온도 민감도 | 규모 요인 | 20ppm/°C | |
| 입력 범위 | 범위 표시기 | ±20g |
단위 특성
| 카테고리 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 환경적 성능 | 작동 온도 | -40°C~60°C | |
| 환경적 성능 | 저장 온도 | -45°C~70°C | |
| 일반 요구 사항 | 전원 공급 | 18V 36V (DC) | |
| 일반 요구 사항 | 안정적인 전력 소비 | ≤15W | 시작 전력 소비 ≤ 25W |
전기 인터페이스
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
|---|---|---|---|
| 39,40 | 외부 전원 공급 | PCS 전원 공급 양성 | 24V |
| 41,42 | 외부 전원 공급 | PCS 전원 공급 지상 | 전력 지각 |
| 5 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 6 | 200Hz 신호 출력 | IMU_TX1- | IMU 출력 데이터 음성 |
| 9 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 10 | 동기화 신호 | IMU_SYN- | IMU 동기화 신호가 음 |
구조적 외형 과 차원
