큰 충격 및 진동 환경을 위한 작은 크기 고 정밀 TDL45IMU 레이저 관성 단위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
tdl45imu
원산지:
중국
인증:
CCS
최소 주문 수량:
하나의 세트
지불 조건:
l/c, t/t
표준 포장:
상자 상자
제품 요약
작은 크기 고 정밀 TDL45IMU 레이저 관성 단위 이 콤팩트 레이저 관성 단위는 작은 크기, 가벼운 무게, 낮은 전력 소비, 높은 정확성으로 뛰어난 성능을 제공합니다.높은 충격에 견딜 수 있습니다., 고 진동 환경 및 다양한 무인 플랫폼 및 무기 시스템에 대한 순수 스트랩다운 디자인을 지원합니다. 제품 개요 까다로운 애플리케이션을 위해 설계된 TDL45IMU는 항공기 각 운동과 선형 운동 정보를 동적으로 측정합니다. 무인 플랫폼, 물/토르페도 무기 및 땅,공기 중, 그리고 콤팩트하고 고정도의 관성 내비게이션을 필요로 하는 미사일 ...
제품 맞춤 속성
강조하다
소형 고정밀 TDL45IMU 관성 장치
,레이저 관성 장치 대형 충격 방지
,IMU 측정 장치 대형 진동 방지
제로 바이어스 안정성 (100S):
0.01 °/h
제로 바이어스 반복성:
0.005 °/h
전체 온도 스케일 계수:
5ppm 이하
랜덤 워크 계수:
0.002 °/h
입력 범위:
400 °/s
제품 설명

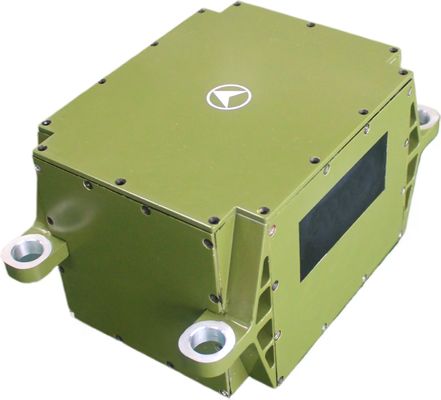

작은 크기 고 정밀 TDL45IMU 레이저 관성 단위
이 콤팩트 레이저 관성 단위는 작은 크기, 가벼운 무게, 낮은 전력 소비, 높은 정확성으로 뛰어난 성능을 제공합니다.높은 충격에 견딜 수 있습니다., 고 진동 환경 및 다양한 무인 플랫폼 및 무기 시스템에 대한 순수 스트랩다운 디자인을 지원합니다.
제품 개요
까다로운 애플리케이션을 위해 설계된 TDL45IMU는 항공기 각 운동과 선형 운동 정보를 동적으로 측정합니다. 무인 플랫폼, 물/토르페도 무기 및 땅,공기 중, 그리고 콤팩트하고 고정도의 관성 내비게이션을 필요로 하는 미사일 무기 플랫폼.
성능 사양
자이로스코프 성능
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 제로 비아스 안정성 (100s) | 0편향 지표 | 00.01°/h | |
| 제로 비아스 반복성 | 00.005°/h | ||
| 전체 온도 계수 인수 | 규모 요인 | ≤5ppm | |
| 무작위 걷는 계수 | 다른 지표 | 00.002°/h | |
| 입력 범위 | 400°/s |
가속기 성능
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 오차 월별 포괄적 오류 | 오차 지수 | 20μg | |
| 제로 비아스 온도 민감도 | 0편향 지표 | 20μg/°C | |
| 스케일 요인 월 전체 오류 | 규모 요인 | 20ppm | |
| 스케일 요인 온도 민감도 | 20ppm/°C | ||
| 입력 범위 | 범위 표시기 | ±20g |
환경 및 일반 사양
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 작동 온도 | 환경적 성능 | -40°C~60°C | |
| 저장 온도 | -45°C~70°C | ||
| 전원 공급 | 일반 요구 사항 | 18V 36V (DC) | |
| 안정적인 전력 소비 | ≤20W | 시작 전력 소비 ≤ 25W |
전기 인터페이스
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
|---|---|---|---|
| 1,12 | 외부 전원 공급 | PCS 전원 공급 양성 | 24V |
| 2,13 | PCS 전원 공급 지상 | 전력 지각 | |
| 3 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 14 | IMU_TX1- | IMU 출력 데이터 음성 | |
| 6 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 17 | IMU_SYN- | IMU 동기화 신호가 음 |
구조적 외형 과 차원
