고정도 TDF37IMU0 광섬유 관성 단위, 동적 측정 기능과 0.2°/h 제로 편향 안정성
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDF37IMU0
원산지:
중국
인증:
CCS
최소 주문 수량:
하나의 세트
지불 조건:
l/c, t/t
표준 포장:
상자 상자
제품 요약
고정도 TDF37IMU0 광섬유 관성 단위 광섬유 관성 단위는 컴팩트 크기와 가벼운 디자인, 낮은 전력 소비 및 높은 정밀도 등 상당한 장점을 제공합니다.이 단위는 순수한 스트랩다운 시스템 설계에 설계되었습니다, 현대 무인 플랫폼, 잠수함/토르페도 무기, 그리고 작은 형태 요소가 필요한 다양한 육상, 공기 및 미사일 무기 플랫폼의 까다로운 요구 사항을 충족고정밀의 관성 측정 장비, 운반자의 각 및 선형 운동 정보를 동적으로 측정할 수 있는 기능. 성능 사양 자이로스코프 성능 프로젝트 내용 지수 언급 0편향 지표 0편향 안정성 ...
제품 맞춤 속성
강조하다
광섬유 관성 측정 장치
,높은 정확성 IMU 동적 측정
,TDF37IMU0 관성 단위 함수
제로 바이어스 안정성 (10S):
0.2 °/h
가변 온도 제로 바이어스 안정성 (100):
0.5 °/h
0.5 °/h 스케일 계수 비선형:
20ppm 이하
랜덤 워크 계수:
0.02°/√h
입력 범위:
400 °/s
제품 설명

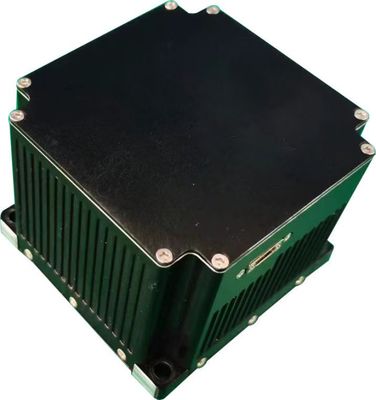

고정도 TDF37IMU0 광섬유 관성 단위
광섬유 관성 단위는 컴팩트 크기와 가벼운 디자인, 낮은 전력 소비 및 높은 정밀도 등 상당한 장점을 제공합니다.이 단위는 순수한 스트랩다운 시스템 설계에 설계되었습니다, 현대 무인 플랫폼, 잠수함/토르페도 무기, 그리고 작은 형태 요소가 필요한 다양한 육상, 공기 및 미사일 무기 플랫폼의 까다로운 요구 사항을 충족고정밀의 관성 측정 장비, 운반자의 각 및 선형 운동 정보를 동적으로 측정할 수 있는 기능.
성능 사양
자이로스코프 성능
| 프로젝트 | 내용 | 지수 | 언급 |
|---|---|---|---|
| 0편향 지표 | 0편향 안정성 (10s) | 0.2°/h | |
| 변동 온도 0편향 안정성 (100s) | 0.5°/h | ||
| 규모 요인 | 스케일 인자 비선형성 | ≤20ppm | |
| 다른 지표 | 무작위 행진 계수 | 00.02°/√h | |
| 입력 범위 | 400°/s |
가속기 성능
| 프로젝트 | 내용 | 지수 | 언급 |
|---|---|---|---|
| 오차 지수 | 제로 편향 반복성 | 00.3mg | |
| 0편향 지표 | 0편향 온도 민감도 | 50μg/°C | |
| 규모 요인 | 스케일 인자 반복성 | 300ppm | |
| 온도 감수성 척도 요인 | 20ppm/°C | ||
| 범위 표시기 | 입력 범위 | ±20g |
단위 특성
| 프로젝트 | 내용 | 지수 | 언급 |
|---|---|---|---|
| 환경적 성능 | 작동 온도 | -40°C~65°C | |
| 저장 온도 | -40°C~60°C | ||
| 일반 요구 사항 | 전원 공급 | 18V 36V (DC) | |
| 안정적인 전력 소비 | ≤8W | 시작 전력 소모 ≤ 15W |
전기 인터페이스
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
|---|---|---|---|
| 1,2 | 외부 전원 공급 | PCS 전원 공급 | 24V |
| 3,4 | PCS 전원 공급 | 전력 지각 | |
| 5 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 6 | IMU_TX1- | IMU 출력 데이터 음성 | |
| 9 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 10 | IMU_SYN- | IMU 동기화 신호가 음 |
구조적 외형 과 차원
