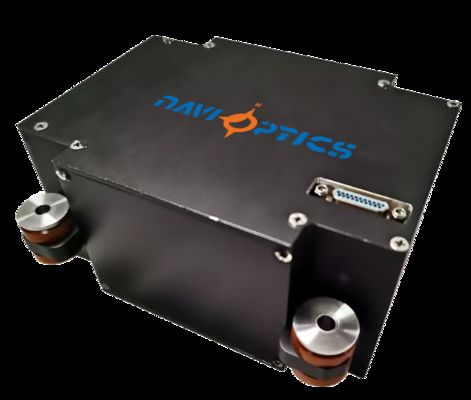

컴팩트하고 가벼운 TDF42IMU0 광섬유 관성 단위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDF42IMU0
원산지:
중국
지불 조건:
, l/c, t/t
표준 포장:
상자 상자
제품 요약
TDF42IMU0 광섬유 관성 단위 TDF42IMU0 광섬유 관성 단위는 컴팩트한 크기, 가벼운 구조, 낮은 전력 소비 및 높은 정밀 성능을 제공합니다.상당한 충격과 진동으로 요구되는 응용 프로그램에 설계되었습니다., 이 단위는 소형, 고 정밀의 관성 측정에 이상적입니다. 토르페도 시스템, 육상/공중 무기, 미사일 플랫폼 및 다른 동적 운동 측정 시나리오. 주요 특징 컴팩트 크기: 115 * 94 * 50mm (± 1mm 허용) 가벼운 구조: ≤ 0.85kg 낮은 전력 소비: ≤12W 안정적인 작동 고밀도의 광섬유 회전경 및 가속도 ...
제품 맞춤 속성
강조하다
작고 가벼운 광섬유 관성 장치
,저전력 소비 관성 측정 장치
,높은 정확성 IMU
제품 설명
TDF42IMU0 광섬유 관성 단위
TDF42IMU0 광섬유 관성 단위는 컴팩트한 크기, 가벼운 구조, 낮은 전력 소비 및 높은 정밀 성능을 제공합니다.상당한 충격과 진동으로 요구되는 응용 프로그램에 설계되었습니다., 이 단위는 소형, 고 정밀의 관성 측정에 이상적입니다. 토르페도 시스템, 육상/공중 무기, 미사일 플랫폼 및 다른 동적 운동 측정 시나리오.
주요 특징
- 컴팩트 크기: 115 * 94 * 50mm (± 1mm 허용)
- 가벼운 구조: ≤ 0.85kg
- 낮은 전력 소비: ≤12W 안정적인 작동
- 고밀도의 광섬유 회전경 및 가속도
- 안정적인 환경 성능: -40°C~60°C 작동
- 이중 RS422 통신 인터페이스
- 100Mbps 이더넷 연결
성능 사양
자이로스코프 성능
| 매개 변수 | 사양 | 가치 |
|---|---|---|
| 제로 비아스 안정성 (100s) | 제로 편향 안정성 | 00.05°/h |
| 0편향 안정성 (10s) | 제로 편향 안정성 | 0.1°/h |
| 변수 온도 제로 편차 | 안정성 | 0.1°/h |
| 규모 요인 | 전체 온도 스케일 인수 | ≤200ppm |
| 무작위 걷는 계수 | 다른 지표 | 00.01°/h |
| 입력 범위 | 각속도 측정 | 400°/s |
가속기 성능
| 매개 변수 | 사양 | 가치 |
|---|---|---|
| 매월 오차 | 오차 전체 오류 | 50μg |
| 제로 비아스 온도 민감도 | 제로 편향 표시기 | 50μg/°C |
| 스케일 인자 월간 오류 | 스케일 요인 전체 오류 | 50ppm |
| 스케일 요인 온도 민감도 | 온도 감수성 척도 요인 | 50ppm/°C |
| 입력 범위 | 가속 측정 | ±20g |
환경 및 전기 사양
작동 온도:-40°C ~ 60°C
저장 온도:-45°C ~ 70°C
전원 공급:18~36V DC
안정적인 전력 소비:≤12W
시작 전력 소비:≤25W
전기 인터페이스
외부 전기 인터페이스에는 전원 인터페이스, RS422 통신 인터페이스 및 100Mbps 이더넷 인터페이스가 포함됩니다. 소켓 모델: J30JM-25ZKP43, 일치 플러그 모델: J30J-25TJL.
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
|---|---|---|---|
| 1,14 | 외부 전원 공급 | PCS 전원 공급 양성 | 24V |
| 2,15 | PCS 전원 공급 지상 | 전력 지각 | - |
| 10 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 9 | 200Hz 신호 출력 | IMU_TX1- | IMU 출력 데이터 음성 |
| 7 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 6 | 동기화 신호 | IMU_SYN- | IMU 동기화 신호가 음 |
통신 프로토콜
RS422 시리즈 포트 1는 각 인크리멘트 정보의 3 채널, 속도 인크리멘트 정보의 3 채널, IO 카운트 정보 및 200Hz 데이터 주파수에서 온도 정보를 출력합니다.RS422 시리즈 포트 2 출력 정확한 타이밍 특성을 가진 시간 동기화 신호.
출력 데이터 프로토콜
보드 비율:460800bps
출력 형식:RS422, 1개의 시작 비트, 1개의 정지 비트, 8개의 데이터 비트, 체크섬이 없습니다
데이터 주파수:200Hz
| SN | 의미 | 데이터 타입 | 길이 | 설명 |
|---|---|---|---|---|
| 1-4 | 패킷 헤더 | 서명되지 않은 int | 4 바이트 | 0x55x55x55x55 |
| 5-8 | 패킷 수 | 서명되지 않은 int | 4 바이트 | IMU 내부 계산 값 |
| 9-12 | X 자이로스코프 데이터 | 단일 정밀 부동 점 | 4 바이트 | 각도 증대 (도) |
| 13-16 | Y 자이로스코프 데이터 | 단일 정밀 부동 점 | 4 바이트 | 각도 증대 (도) |
| 17-20 | Z 자이로스코프 데이터 | 단일 정밀 부동 점 | 4 바이트 | 각도 증대 (도) |
| 21~24 | X 가속도 측정기 데이터 | 단일 정밀 부동 점 | 4 바이트 | 속도 증가 (m/s) |
| 25-28 | Y 가속도 측정기 데이터 | 단일 정밀 부동 점 | 4 바이트 | 속도 증가 (m/s) |
| 29-32 | Z 가속도 측정기 데이터 | 단일 정밀 부동 점 | 4 바이트 | 속도 증가 (m/s) |
| 33~34 | X 가속기 온도 | 서명되지 않은 int | 2 바이트 | 온도 측정 |
| 35 | IO1 펄스 카운팅 | 서명되지 않은 int | 1 바이트 | - |
| 36 | IO2 펄스 카운팅 | 서명되지 않은 int | 1 바이트 | - |
| 37 | 표지 위치 | 서명되지 않은 int | 1 바이트 | - |
| 38 | 체크섬 | 서명되지 않은 int | 1 바이트 | 바이트 합 1-37 |
참고:X, Y, Z축 자이로스코프 데이터는 각량으로 측정되는 각도 증가를 나타냅니다. X, Y, Z축 가속도 측정기 데이터는 초당 미터로 측정되는 속도 증가를 나타냅니다. 온도 단위:학위, 양수=(D33+D34*256) *0로 계산됩니다.01, 음=(D33+D34*256-65536) *0.01.
물리적 차원
차원:115 * 94 * 50 mm (연결기를 제외한 ±1mm 허용)
무게:≤ 0.85kg
